开发方案IC芯片规格参数
封装图 | 型号 | 输入电压范围 | 输出电压范围 | 输出电流范围 | 输出功率范围 | 驱动方式 | 工作模式/频率 | 工作架构 | 静态电流 | 封装 | 应用资料 |
---|---|---|---|---|---|---|---|---|---|---|---|
![]() | OC5800L | 8~100V | ≤Vi-4V | ≤2A | 20W | 内置MOS | 固定频率140K | 浮地架构 | 低至700uA | ESOP8 | 产品详情 |
封装图 | 型号 | 输入电压范围 | 输出电压范围 | 输出电流范围 | 输出功率范围 | 驱动方式 | 工作模式/频率 | 工作架构 | 静态电流 | 封装 | 应用资料 |
---|---|---|---|---|---|---|---|---|---|---|---|
![]() | OC5801L | 8~150V | ≤Vi-4V | ≤10A | 120W | 外置MOS | 固定频率140K | 浮地架构 | 低至700uA | SOP8 | 产品详情 |
在选择供电方案时,需要考虑GPS定位器/GPS追踪器的耗电量和使用环境。
如果GPS定位器/GPS追踪器工作时间长且使用场景不方便更换电池,则建议选择光伏供电或车辆供电方案。
如果使用电池供电,需要定期更换电池以保证设备正常工作
供电方式
1. 电池供电:使用一个或多个18650电池组成电池组,通过电池供电。电池容量和数量需要根据使用场景来确定,以满足一定的使用时间需求。
2. 车辆供电:由车辆的12V/24V电源供电,这种方式需要在电单车电路中增加一个DC-DC升压降压模块,将车辆电源的电压调整到GPS定位器/GPS追踪器能够接受的范围内。
3. 光伏供电:利用太阳能板将太阳能转化为电能,并将其存储在电池中,以供GPS定位器/GPS追踪器使用。该方案适用于户外使用环境,但需要注意太阳能板的位置和角度,以最大程度地提高太阳能的转化效率。
方案芯片特点
低功耗,低纹波
输出线损电压补偿
宽输入电压范围:8V~150V
输出电压从4.2V到30V可调
支持输出恒压恒流
支持输出12V/10A,5V/5A
高效率:可高达 96%
工作频率:140KHz
低待机功耗
内置过温保护
内置软启动
内置输出短路保护
轻载效率高
芯片电路原理
OC5801L电路原理图
OC5800L原理电路图
以下介绍下电摩/汽车GPS定位器供电方案。
作为车载GPS定位器的供电部份,承担了整个系统的供电功能。
因此,一颗性能良好的供电IC对GPS定位器的稳定运行是十分重要的。OC5801L、OC5806L、DC-DC降压恒压芯片,具有高效率、高可靠性等优势。内置150V高压MOS,可以防止刹车瞬间电机产生的高尖峰电压导致烧芯片;芯片性能在输出电压上可以控制在±3%的精度。
内置软启动功能(SS),启动输出无过冲,防止损坏后端芯片,影响通信要求。

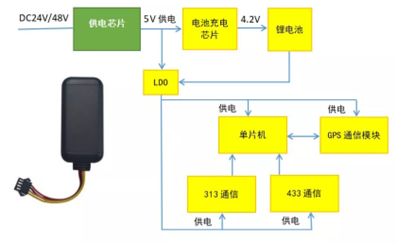

电摩/汽车GPS定位器供电方案图
