OC5800L 异步降压芯片

2023-02-20 发布
产品介绍
产品特点
产品应用
电路原理
管脚功能
常见问答

产品介绍

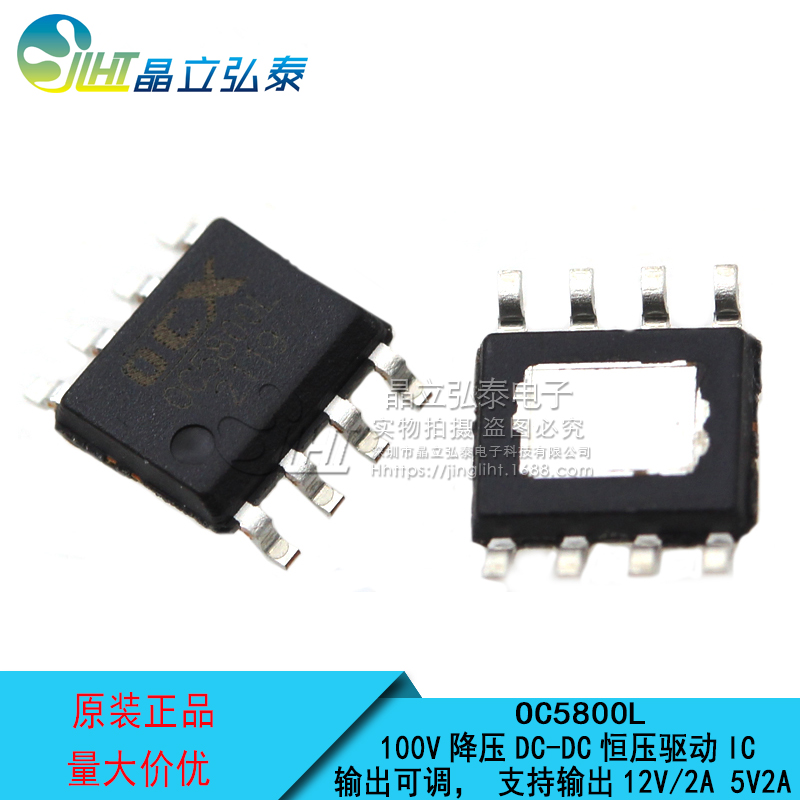

OC5800L,异步降压芯片封装图

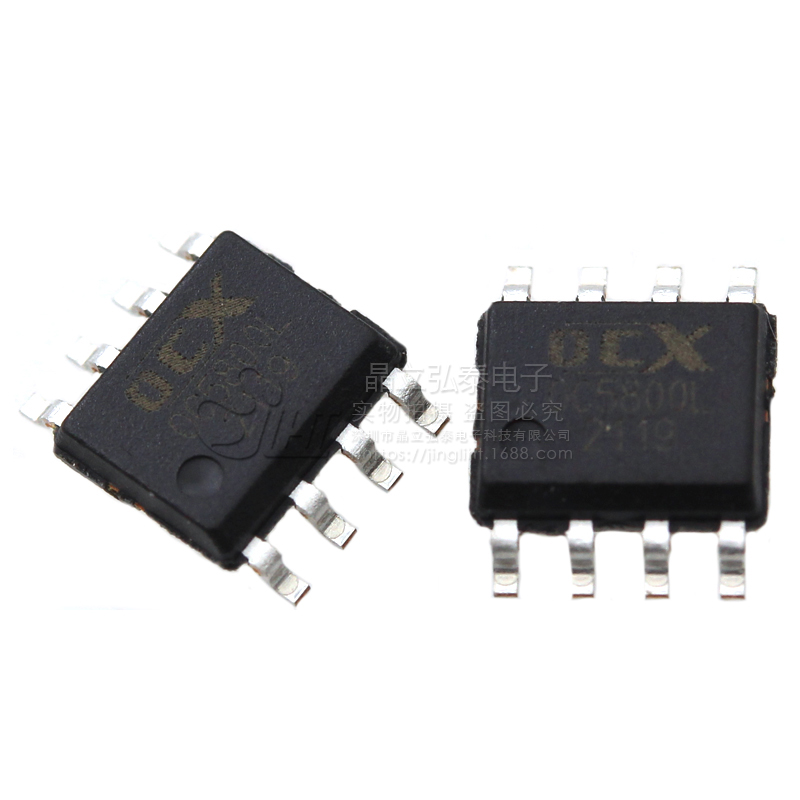

OC5800L,异步降压芯片细节实拍图
OC5800L,异步降压芯片细节实拍图

OC5800L 是一款支持宽电压输入的开关降压型 DC-DC,芯片内置 100V/5A 功率 MOS,最高输入电压 90V。OC5800L 具有低待机功耗、高效率、低纹波、优异 的母线电压调整率和负载调整率等特性。支持大电流输出,输出电流可达 2A 以上。

OC5800L 同时支持输出恒压和输出恒流功能。

OC5800L 采用固定频率的 PWM 控制 方式,典型开关频率为 140KHz。轻载时会自动降低开关频率以获得高转换效率。

OC5800L 内部集成软启动以及过温保护电路,输出短路保护,限流保护等功能,提高系统可靠性。

OC5800L 采用 ESOP8 封装,散热片 内置接 VIN 脚。

产品特点

宽输入电压范围:8V~90V

输出电压从 4.2V 到 30V 可调

支持输出恒压恒流

支持输出 12V/2A,5V/2A

高效率:可高达 96%

工作频率:140KHz

低待机功耗

内置过温保护、输出短路保护

内置软启动

产品应用

追踪器

恒压源

电动汽车、电动自行车、电瓶车

扭扭车、卡车

应用电路图原理

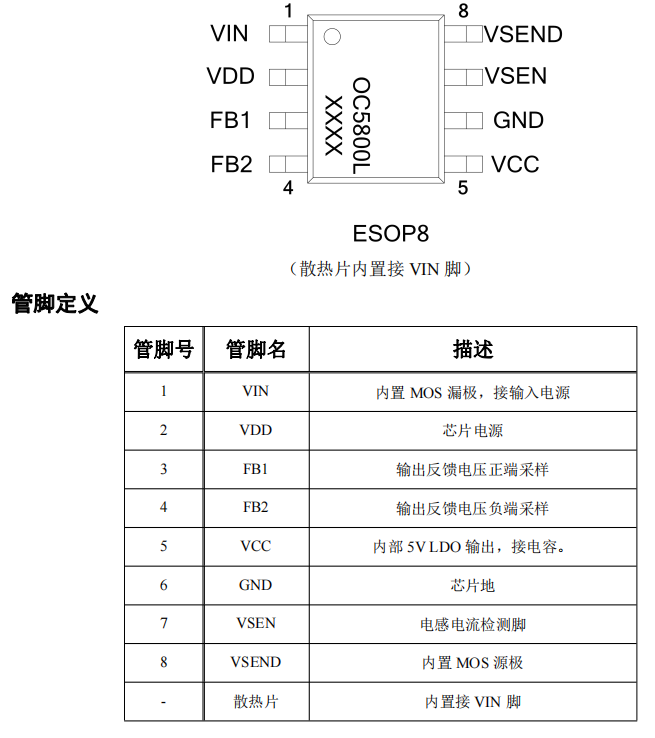

引脚定义及功能详解

OC5800L常见应用开发选型咨询和故障排除办法

常见OC5800L芯片应用开发问答:

问:OC5800L芯片没有输出电压

答:检查输入电压,在规格范围内,检查输入和输出元件极性;确认输出负载是否存在开路或短路现象。

问:输出电压不稳定

答:检查输入电压范围是否符合OC5800L的规格,检查输出负载范围是否超出OC5800L的规格,建议添加其他电容和电阻进行稳定化处理。

问:是否有过载保护和过温保险开关功能?

答:OC5800L有自身的保护功能,但需要确定保护节的输出比设定值小,以确保保护功效。

常见开发应用的故障处理:

1)输出电压不稳定:检查输入电压是否在芯片手册能够处理的范围内,检查输出负载是否超出了OC5800L的规格;尝试升级电容组件、电阻、电感等元件,以稳定输出电压。

2)OC5800L发热:检查输入电压范围是否超出芯片手册的规格;检查供电电路中电阻和电容是否符合要求;调整温度等级,并添加适当的散热材料和设备。

3)短路和过载:检查输出端并确认没有短路和过载现象;确保正确安装和连接;确保OC5800L的过载和过温保护开关处于正确位置。

总之, OC5800L芯片在DC-DC模块设计中应用广泛,通常遇到的问题包括输出电压不稳定、OC5800L发热、过载保护和过温保险开关等。有关故障处理,需要逐一检查并解决检查元件的电路。
