这是一种可控硅作为开关器件进行电压调节和电流调节的方案，用于对高压、高功率的 LED 灯具进行线性恒流调光。该方案通过精确的控制可控硅的导通角度实现精准的电压调节，从而实现恒流调光的效果。

该方案具有以下优点：稳定性高、精准调光、可靠性高、可适应不同功率的 LED 灯具。此外，该方案还具有过压、过流、过温、瞬变保护等多种保护机制，安全性好。

综上所述，高压可控硅线性恒流调光解决方案是一种高效、可靠的 LED 灯具调光方案，适用于大功率 LED 灯具、照明等应用场合，可使产品更加稳定、节能、环保。

可控硅调光方案选型

交流电压	芯片型号
120Vac可控硅调光	SM2196GF、SM2196KF-J、SM2196EM、SM2196EHK、SM2196EJ
230Vac可控硅调光	SM2018E、SM2318EA

可控硅调光方案

支持北美120Vac输入可控硅调光应用；

专利的调光控制技术；

具有国际专利，应用无专利风险；

调光兼容性好，可兼容市面90%以上调光器；

高效率，光效更高，散热更好；

外围结构简单，可用于小型化灯具；

内置500V高压管。

芯片	SM2196EM	SM2196EJ	SM2196KF
电流	260mA	380mA	380mA
功率	≤7W	≤11W	≤13W

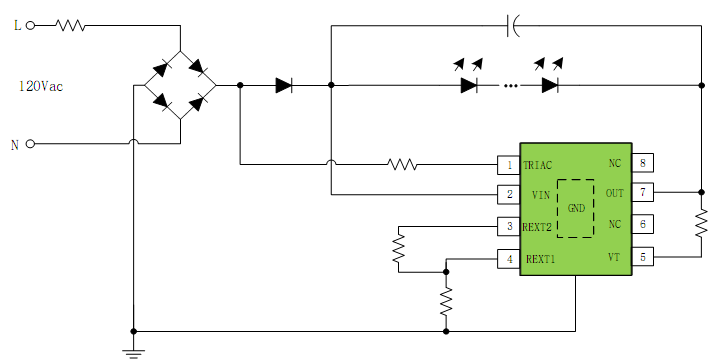

SM2196EM/SM2196EJ 可控硅调光方案

SM2196KF 可控硅调光方案

可控硅兼容列表

序号	可控硅型号	SM2196KF	序号	可控硅型号	SM2196KF
1	DV-603PG	✔	12	6674	✔
2	DV-600P	✔	13	SAL-06P	✔
3	S-600P	✔	14	AYCL-153P	✔
4	S-603P	✔	15	AYCL-253P	✔
5	6681	✔	16	CTCL-153P	✔
6	MACL-153M	✔	17	SCL-153P	✔
7	MRF2-6CL	✔	18	DVSCCL-153P	✔
8	PD-6WCL	✔	19	DVSCCL-253P	✔
9	MSCL-VP153M	✔	20	DVCL-153P	✔
10	MSCL-VP153M	✔	21	FEIT	✔
11	6672	✔

支持120Vac、230Vac可控硅调光应用；

支持前切、后切调光器；

支持模拟调光应用；

支持使能调光应用；

外围结构简单，可用于小型化灯具；

输出最大电流：100mA；

内置500V高压管。

芯片	SM2018E
电流	100mA
BV	500V

SM2018E 可控硅调光方案

SM2018E 使能调光方案

支持120Vac、230Vac可控硅调光应用；

支持前切、后切调光器；

PF＞0.9，THD＜20%；

支持PWM调光；

支持模拟调光应用；

支持使能调光应用；

支持无电解应用；

输出最大电流：100mA；

内置500V高压管。

芯片	SM2318EA
电流	100mA
BV	500V

可控硅调光 模拟调光 PWM调光
