大功率升压恒流IC芯片是一种专门设计用于驱动高功率LED(发光二极管)的集成电路(IC)。它的主要功能是将低电压输入(通常是直流电源)升压到足够高的电压,以满足高功率LED的工作电压要求,并确保在不同输入电压和负载条件下提供恒定的电流输出。
这种类型的IC芯片具有以下主要特点:
升压功能: 大功率LED通常需要较高的工作电压,而输入电源可能无法直接提供所需的电压。升压功能使得IC能够将较低的输入电压升高到适合LED工作的电压水平。
恒流输出: 这种IC芯片的关键特点是确保在各种输入电压和负载条件下,LED的电流保持恒定。这是为了保持LED的亮度稳定,延长LED的寿命,以及避免因电流过大而损害LED的情况。
高功率能力: 大功率LED通常消耗较高的功率,因此这种IC芯片需要具备足够的功率处理能力,以满足LED应用的要求。
保护功能: 大功率升压恒流IC芯片通常会集成多种保护功能,如过电流保护、过温保护、输入欠压保护等,以确保LED和IC的安全运行。
效率和散热考虑: 高功率LED应用中的IC芯片需要具备高效能的设计,以最小化能量损失并减少热量产生。合适的散热设计也是确保IC和LED稳定运行的重要因素之一。
这种类型的IC芯片在许多大功率LED照明、照明装饰、车辆照明以及户外显示等应用中广泛使用,以确保LED的稳定工作和高效能使用。
大功率升压恒流IC芯片的结构组成
大功率升压恒流IC芯片的结构组成通常涵盖了多个功能模块,这些模块共同实现了对LED的升压驱动和恒流控制。以下是可能包含在这类芯片中的主要功能模块:
升压拓扑: 这是驱动器的核心部分,通常采用升压拓扑,如升压型DC-DC转换器,将输入低电压转换为足够高的电压以驱动LED。常见的升压拓扑包括升压半桥、升压Boost、升压SEPIC等。
电流检测和反馈: 芯片中通常会集成电流检测电路,用于监测LED电流。这些电路可以实时测量电流,从而实现恒流控制,使LED的亮度保持稳定。
电压检测和反馈: 部分芯片可能也集成电压检测电路,以监测输出电压,确保在不同负载和输入电压条件下仍然提供稳定的输出电压。
PWM调光控制: 一些芯片可能会具备PWM(脉冲宽度调制)调光功能,以实现LED的亮度调节。通过控制PWM信号的占空比,可以调整LED的亮度水平。
保护功能: 这些功能包括过电流保护、过温保护、输入欠压保护等,以确保LED和芯片在安全范围内运行。
驱动和控制逻辑: 芯片中会包含逻辑电路和控制电路,以处理输入信号、产生控制信号,并确保各个功能模块的协同工作。
电源管理: 这些芯片通常需要外部电源供电,因此可能会包括电源管理电路,用于从输入电源提取所需的工作电压。
通信接口: 一些芯片可能还提供通信接口,如I2C或SPI,以实现远程控制、监测和调节。
辅助功能: 部分芯片可能会集成其他辅助功能,如软启动、电源调整、电流限制等,以优化性能和保护设备。
请注意,实际大功率升压恒流IC芯片的结构组成可能因制造商、型号和应用需求而异。您在选择和使用这些芯片时,应仔细查阅相关的数据手册和技术文档,以了解特定芯片的功能、性能和使用要求。
大功率升压恒流IC芯片有什么作用
大功率升压恒流IC芯片在LED照明和电源驱动应用中发挥着重要作用。它们的主要功能和作用包括:
驱动LED: 这是最基本的作用。这些芯片能够将较低的输入电压升高到适合LED工作的电压水平,以确保LED正常工作。
升压功能: 大功率LED通常需要较高的工作电压,而输入电源可能无法直接提供所需的电压。升压功能使得IC能够提供足够的电压来驱动LED。
恒流控制: 这是这些芯片的核心功能之一。它们监测LED的电流,并通过调整输出电压来确保恒定的电流输出。这可以保持LED的亮度稳定,延长LED的寿命,并防止因过电流而损坏LED。
高效能: 大功率升压恒流IC芯片通常被设计为高效率的电源转换器,以最大限度地减少能量损失,从而提高整体能源效率。
PWM调光控制: 一些芯片具有PWM调光功能,允许用户调整LED的亮度。这对于不同场景下的照明需求非常有用。
保护功能: 这些芯片通常集成了多种保护功能,如过电流保护、过温保护、输入欠压保护等,以确保LED和芯片在安全范围内运行。
稳定性和一致性: 恒流控制确保LED在不同工作条件下具有稳定的亮度和性能,从而提供一致的光输出。
自动适应: 由于输入电压和负载可能变化,这些芯片通常具有自动适应功能,能够调整输出以适应不同条件。
简化设计: 使用这些芯片可以简化LED驱动电路的设计,减少外部元件数量和复杂性。
总的来说,大功率升压恒流IC芯片在LED照明、显示、照明装饰、汽车照明等应用中起着关键作用,确保LED稳定、高效地工作,并提供灵活的控制和保护功能。
大功率升压恒流IC芯片有哪些品牌
以下是一些知名的大功率升压恒流IC芯片制造商品牌,它们在LED驱动器领域具有一定的声誉:
Mean Well(明纬电源)
STMicroelectronics(意法半导体)
Texas Instruments(德州仪器)
Analog Devices(亚德诺半导体)
ON Semiconductor
Infineon Technologies(英飞凌半导体)
Maxim Integrated
Microchip Technology
ROHM Semiconductor
NXP Semiconductors
Diodes Incorporated
Silicon Labs
这些品牌都在LED照明和电源领域拥有丰富的经验,并提供各种不同型号和规格的大功率升压恒流IC芯片,以满足不同应用需求。请注意,这只是一些知名品牌的例子,而且市场上可能会有其他制造商也提供类似的产品。对于特定应用需求,建议您在相关品牌的官方网站或分销商网站上查找更详细的信息。同时,随着时间的推移,可能会有新的品牌进入市场或现有品牌推出新产品。
大功率升压恒流IC芯片的应用领域
大功率升压恒流IC芯片在多个应用领域中都有广泛的应用,特别是在需要驱动高功率LED的场景。以下是一些主要的应用领域:
照明应用: LED照明是大功率升压恒流IC芯片的主要应用之一。这包括室内照明、商业照明、工业照明以及户外照明,如街道照明、景观照明等。这些应用中需要大量的高亮度LED来提供均匀、节能的照明效果。
显示屏和大屏幕: LED显示屏和大屏幕需要高亮度的LED来实现醒目的视觉效果,如室内外广告牌、体育场馆屏幕、舞台背景屏幕等。大功率升压恒流IC芯片能够稳定驱动这些LED并实现一致的亮度。
汽车照明: 在汽车照明中,包括前大灯、尾灯、内饰照明等,大功率升压恒流IC芯片用于确保汽车LED灯充足的亮度和稳定的性能。
户外照明: 如公共广场、建筑外墙、城市景观的照明,需要大功率LED来实现长距离和高亮度的照明效果。
舞台照明: 在演艺和表演中,大功率升压恒流IC芯片用于驱动需要强烈光照的舞台灯光,如舞台灯具和效果灯。
植物生长照明: LED植物生长灯需要提供特定波长和强度的光以促进植物生长。大功率升压恒流IC芯片用于控制植物生长灯的光输出。
工业应用: 在一些工业领域,如机械设备指示灯、安全标识、矿业照明等,也会使用大功率LED,并需要相应的驱动器芯片。
紫外线照明: 一些应用中需要紫外线LED,如水处理、紫外线消毒等,这些也可以借助大功率升压恒流IC芯片进行驱动。
这些领域仅仅是大功率升压恒流IC芯片的一部分应用,随着LED技术的不断发展和应用的扩展,这些芯片可能在更多领域中发挥重要作用。
更多热门大功率升压恒流IC芯片型号推荐:OC3002,OC6700,OC6701,OC6701B ,OC6702 ,OC6702B,OC6780,OC6781

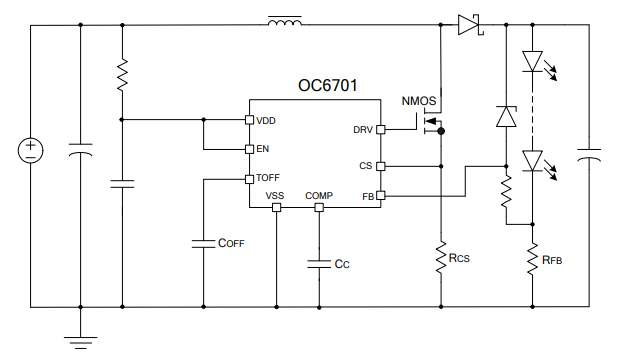

大功率升压恒流IC芯片型号 OC6701 详细介绍
OC6701 是一款升压型大功率 LED 恒流驱动控制1C,采用固定关断时间的峰值电流模式控制方式。
芯片内部由误差放大器、PWM 比较器、电感峰值电流限流、固定关断时间控制电路、PWM 逻辑、功率管驱动、基准等电路单元组成。
芯片通过FB管脚来采样LED输出电流。系统处于稳态时FB管脚电压VeB恒定在约250mV。当Ve电压低于 250mV时,误差放大器的输出电压即COMP管脚电压升高,从而使得在功率管导通期间电感的峰值电流增大,因此增大了输入功率,VFB电压将会升高。反之当VB电压高过250mV时,误差放大器的输出电压会逐渐降低,从而使得在功率管导通期间电感的峰值电流减小,因此减小了输入功率,Ve电压随之降低。
芯片通过 CS 管脚采样电感电流,实现峰值电流控制。此外,CS 脚还用来限制最大输入电流,实现过流保护功能。
系统关断时间可通过连接到TOFE管脚的电容CoF;来设置。通过设定关断时间,可设置系统的工作频率。
COMP管脚是误差放大器的输出端,可以在 COMP 脚外接电阻、电容来实现频率补偿OC6701 内部集成了 VDD 稳压管,以及软启动和过温保护电路。
大功率升压恒流IC芯片型号 OC6701产品特点
宽输入电压范围:3.6V~100V
高效率:可高达 95%
最大工作频率:1MHz
CS 限流保护电压:250mV
FB 电流采样电压:250mV
芯片供电欠压保护:3.2V
关断时间可调
智能过温保护
软启动
内置 VDD 稳压管
大功率升压恒流IC芯片型号 OC6701 产品应用
LED 灯杯
电池供电的 LED 灯串
平板显示 LED 背光
大功率 LED 照明
