背光升压恒流芯片是一种用于驱动LED背光的电子芯片。它的主要功能是将输入电压(通常是低电压)转换为足够高的输出电压，以驱动LED背光模块。同时，它还可以通过提供恒定的电流来确保LED的稳定工作，从而实现一致的亮度和色彩性能。

　　这种芯片通常被应用在液晶显示器、平板电视、手机屏幕等设备中，用于为背光提供必要的驱动。由于LED的亮度和颜色稳定性对于显示质量至关重要，背光升压恒流芯片在这些应用中起到了关键作用。

　　这种芯片通常会涵盖升压转换、恒流控制、电压和电流反馈等功能，以确保输出稳定的背光。不同的芯片可能有不同的性能、特点和应用范围，因此如果你正在寻找特定的背光升压恒流芯片，建议你在电子元件供应商的网站上查找相关产品，以了解更多详细信息。请注意，由于技术不断发展，可能会有新的产品推出，所以最好在最新的资源上查找信息。

　　背光升压恒流芯片的原理

　　背光升压恒流芯片的工作原理涉及到升压转换和恒流控制两个主要方面。以下是其基本工作原理的简要说明：

　　升压转换： 首先，背光升压恒流芯片需要将输入电压(通常是低电压，如电池电压)升高到足够高的输出电压，以满足驱动LED背光所需的电压要求。这通常通过使用升压转换器来实现，其中常见的拓扑包括升压型(Boost)、降压型(Buck)和升降压型(Boost-Buck)等。

　　恒流控制： 为了确保LED的稳定工作，芯片需要提供恒定的电流，而不受输入电压和负载变化的影响。这就需要在升压转换输出端连接一个恒流控制回路。这个回路会监测LED的电流，然后通过反馈机制来调整升压转换器的工作，以维持恒定的输出电流。

　　基本的工作流程如下：

　　当输入电压被连接，升压转换器将输入电压升高到所需的输出电压。

　　恒流控制回路监测输出电流，并与预设的恒定电流进行比较。

　　如果输出电流低于设定的恒定电流，控制回路会调整升压转换器的开关频率和占空比，以增加输出电流。

　　如果输出电流超过恒定电流，控制回路会相应地减小输出电流，通常通过降低开关频率或占空比来实现。

　　这个反馈循环会持续不断地调整升压转换器的工作，以保持LED的恒定亮度。

　　总之，背光升压恒流芯片通过升压转换和恒流控制，实现了将输入电压升压并为LED背光提供恒定电流的功能，从而确保LED的稳定亮度和色彩性能。不同的芯片厂商和设计可能会有略微不同的实现方式和特点，但核心原理基本相似。

　　背光升压恒流芯片的作用有哪些

　　背光升压恒流芯片在液晶显示器、照明和其他LED背光应用中起着关键作用。它们的主要作用如下：

　　LED背光驱动： 背光升压恒流芯片用于驱动LED背光模块，为显示器、液晶电视、平板电脑等提供必要的光源。LED背光提供了所需的亮度，使得图像在屏幕上可见。

　　稳定亮度和色彩性能： 这些芯片的恒流控制功能确保LED的工作电流保持恒定，从而确保LED的亮度和色彩性能的稳定性。这对于显示质量和色彩准确性非常重要。

　　电源转换： 背光升压恒流芯片执行升压转换，将输入电压升高到适合驱动LED的电压水平。这对于液晶显示器等需要较高电压的应用非常关键。

　　节能： 由于这些芯片能够控制电流，它们可以有效地管理电源功耗，避免能量浪费，从而实现节能效果。

　　电压稳定性： 背光升压恒流芯片还可以提供输出电压的稳定性，即使在输入电压变化或负载变化的情况下，也能保持恒定的输出电流和电压。

　　保护功能： 这些芯片通常还具备一些保护功能，如过流保护、过热保护和短路保护等，以确保系统的安全性和可靠性。

　　适应性： 背光升压恒流芯片能够适应不同的工作环境和负载情况，确保LED在不同条件下都能正常工作。

　　综上所述，背光升压恒流芯片在现代电子设备中扮演着关键角色，保证了液晶显示器和其他LED背光应用的正常运行，同时提供稳定的亮度、色彩性能和节能效果。

　　背光升压恒流芯片应用在那些方面

　　背光升压恒流芯片在许多领域都有应用，主要是为了驱动LED背光并提供稳定的亮度和色彩性能。以下是一些常见的应用领域：

　　液晶显示器： 背光升压恒流芯片广泛应用于液晶显示器(LCD)，包括计算机显示器、笔记本电脑屏幕、电视机、手机屏幕以及其他各种显示设备。这些芯片为液晶屏提供背光光源，并确保LED背光的稳定性，从而实现一致的亮度和色彩表现。

　　平板电视： LED背光在平板电视中被广泛使用，背光升压恒流芯片用于为大尺寸的液晶屏幕提供背光，并确保整个屏幕区域的亮度一致性。

　　手机和平板电脑： 移动设备如智能手机和平板电脑的屏幕也需要背光升压恒流芯片，以确保屏幕在不同环境下的可见性和一致的亮度。

　　工业监控： 工业监控设备中的显示器也需要恒定的背光驱动，以便在不同的工作环境中提供清晰的显示。

　　医疗设备： 医疗设备如医用显示器、手术室监视器等也需要稳定的背光来确保准确的图像显示。

　　车载显示器： 汽车内部的显示器和仪表板也可能需要背光升压恒流芯片，以适应不同的光照条件。

　　户外显示： 节目广告牌、户外显示屏等在户外环境中需要稳定背光，以确保图像的可见性。

　　照明应用： 一些照明应用中也可能使用背光升压恒流芯片，以确保LED灯具的稳定亮度和节能效果。

　　总之，背光升压恒流芯片在液晶显示技术以及其他需要LED背光的应用中扮演着关键的角色，为这些设备提供了稳定的背光驱动和一致的亮度表现。

　　更多背光升压恒流芯片推荐：OC3002，OC6700，OC6701，OC6701B ，OC6702 ，OC6702B，OC6780，OC6781

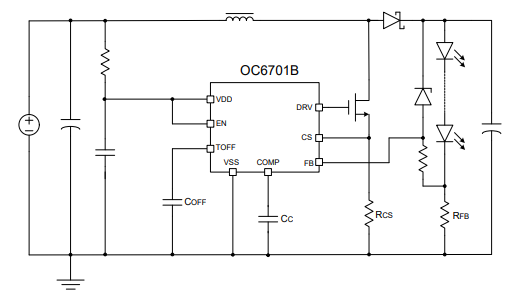

　　背光升压恒流芯片型号OC6701B详细介绍：

　　B是一款高效率、高精度的升压型大功率LED恒流驱动控制芯片。

　　OC6701B内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串恒流驱动。

　　OC6701B采用固定关断时间的控制 方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。

　　OC6701B通过调节外置的电流采样 电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在EN 端加PWM信号，还可以进行LED灯调光。

　　OC6701B内部集成了VDD稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。

　　OC6701B采用SOP8封装。

　　背光升压恒流芯片型号OC6701B产品特点

　　宽输入电压范围：2.6V~100V

　　高效率：可高达95%

　　最大工作频率：1MHz

　　CS限流保护电压：250mV

　　FB电流采样电压：250mV

　　芯片供电欠压保护：2.6V

　　关断时间可调

　　智能过温保护

　　软启动

　　内置VDD稳压管

　　背光升压恒流芯片型号OC6701B产品应用

　　LED灯杯

　　单节电池以上供电的LED灯串

　　平板显示LED背光

　　大功率LED照明
