led恒流升压驱动芯片是一种集成电路(IC)，专门用于驱动LED(发光二极管)照明系统。这种芯片结合了恒流(Constant Current)驱动和升压(Boost)转换功能，能够将输入电压升高到适合LED的工作电压，并同时保持恒定的电流输出，从而实现稳定、高效、可靠的LED照明效果。

　　LED恒流升压驱动芯片的主要作用是确保LED在不同输入电压和温度条件下都能以恒定的电流驱动，以实现稳定的亮度和延长LED的寿命。恒流驱动有助于防止LED因电流变化而发生亮度不稳定、寿命缩短等问题。

　　这种芯片通常具有以下特点和功能：

　　恒流控制： 通过内置的电流反馈回路，芯片可以监测和调整输出电流，以保持恒定的LED电流，从而实现稳定的亮度。

　　升压转换： 芯片内部的升压转换器将输入电压升高到适合LED的工作电压，确保LED能够正常工作。

　　调光控制： 一些芯片支持调光功能，允许用户根据需要调整LED的亮度。

　　保护功能： 具备过电流保护、过温保护等保护功能，确保LED和电路在异常情况下安全工作。

　　高效能转换： 通常具有高效的能源转换能力，减少能源损耗和热量产生。

　　智能控制： 某些芯片具备智能控制功能，可以根据环境光照水平自动调整LED的亮度，实现能源节约和自适应照明。

　　LED恒流升压驱动芯片在LED照明领域中非常有用，为LED灯具提供稳定、高效的电流驱动，延长LED的使用寿命，并在各种应用场景中提供稳定的照明效果。

　　led恒流升压驱动芯片的工作原理是怎样的

　　LED恒流升压驱动芯片的工作原理涉及到升压转换和恒流控制两个主要方面。以下是其工作原理的基本步骤：

　　升压转换： 首先，芯片接收来自电源的输入电压。LED通常需要较高的工作电压才能正常发光，所以芯片需要将输入电压升高到适合LED的工作电压。这是通过升压(Boost)转换器来实现的。

　　升压转换器工作： 升压转换器内部包含一个开关元件(通常是MOSFET)、一个电感和一个输出电容器。当MOSFET关闭时，电感会储存能量，然后当MOSFET打开时，电感释放储存的能量到输出电容器和负载(LED)。这个周期性的开关操作导致输出电压高于输入电压，从而实现升压转换。

　　恒流控制： 同时，芯片内部还有一个恒流控制回路，用于确保LED的电流保持恒定。这通常涉及使用一个电流传感器来监测输出电流，并将实际电流与设定的目标电流进行比较。

　　控制反馈： 如果实际输出电流低于设定值，芯片会相应地增加开关元件的开启时间，以增加输出电流。如果实际输出电流高于设定值，芯片会减少开关元件的开启时间，以减小输出电流。通过这种反馈机制，芯片可以保持LED的恒定电流输出。

　　恒流保护： 这些芯片通常还具备过电流保护功能。如果输出电流超过一定阈值，芯片会采取措施来限制电流，以避免LED过载和损坏。

　　其他功能： 一些LED恒流升压驱动芯片可能还具备调光功能、过温保护、短路保护等其他保护和控制功能。

　　综合来看，LED恒流升压驱动芯片通过升压转换和恒流控制机制，实现了将输入电压升高到适合LED的工作电压，并确保恒定的电流输出，从而实现稳定、高效、可靠的LED照明效果。

　　led恒流升压驱动芯片应用在那些领域

　　LED恒流升压驱动芯片在各种LED照明和电子设备驱动应用中都有广泛的应用，适用于需要稳定、高效、可靠的LED驱动的多个领域，包括但不限于以下几个方面：

　　室内照明： LED恒流升压驱动芯片可用于家庭、办公室、商业建筑等室内照明系统，确保LED灯具提供稳定的亮度和光质。

　　户外照明： 在户外照明应用中，如街道照明、景观照明、广告牌照明等，这些芯片能够在不同环境条件下提供可靠的LED驱动。

　　汽车照明： 在汽车前大灯、尾灯、日间行车灯等照明系统中，LED恒流升压驱动芯片能够提供高效、稳定的LED驱动解决方案。

　　工业照明： 工厂、仓库、停车场等工业环境需要可靠的照明，这些芯片可以确保LED照明系统在各种工业场景中正常工作。

　　手持设备： LED恒流升压驱动芯片也可以用于手持设备的背光照明，如智能手机、平板电脑、手持游戏机等。

　　室外显示屏： 在户外LED显示屏、广告牌、LED幕墙等应用中，这些芯片能够提供稳定的照明效果。

　　能源收集： 在能量收集系统中，这些芯片可以将来自太阳能等环境能源的低电压输出转换为适合LED的工作电压。

　　舞台灯光： 在舞台照明和演出灯光中，LED恒流升压驱动芯片可以提供稳定的、可调节的LED驱动，满足不同的灯光效果需求。

　　医疗设备： 一些医疗设备需要可靠的照明，这些芯片可以用于医疗照明系统。

　　太阳能照明： 这些芯片可以与太阳能电池板结合，用于太阳能路灯、太阳能花园灯等应用，实现绿色环保的照明。

　　综上所述，LED恒流升压驱动芯片在多个领域中都有重要的应用，为LED灯具提供稳定、高效的电流驱动，延长LED的使用寿命，并在各种应用场景中提供稳定的照明效果。

　　led恒流升压驱动芯片有哪些优势

　　LED恒流升压驱动芯片具有多种优势，使其成为LED照明和电子设备驱动领域的重要解决方案。以下是一些主要的优势：

　　稳定的亮度： 这些芯片能够保持LED的恒定电流输出，确保LED灯具提供稳定的亮度，避免因电流波动导致亮度不稳定的问题。

　　LED寿命延长： 恒流控制有助于防止LED因电流过大而过热，从而延长LED的使用寿命。

　　高效能转换： 这些芯片通常具有高效的能源转换能力，能够最大程度地减少能源损耗，提高能源利用效率。

　　适应性强： 芯片能够在不同输入电压和温度条件下工作，适应多种环境和应用。

　　稳定的照明效果： 无论输入电压波动如何，这些芯片都能确保恒定的照明效果，避免亮度的变化。

　　调光功能： 许多LED恒流升压驱动芯片支持调光功能，可以根据需要调整LED的亮度，满足不同场景的照明需求。

　　保护功能： 通常具备多种保护功能，如过电流保护、过温保护、短路保护等，确保LED和电路在异常情况下安全运行。

　　节能环保： 通过恒流控制和高效能转换，有助于减少能源消耗，实现节能环保效果。

　　紧凑设计： 这些芯片通常体积小巧，有助于在紧凑空间内集成和安装。

　　可靠性高： 由于稳定的电流输出和多重保护功能，这些芯片能够提供可靠的LED驱动解决方案。

　　适应多种应用： 可以应用于室内照明、户外照明、汽车照明、工业照明等多个领域。

　　自动调节： 一些芯片具备智能控制功能，可以根据环境光照水平自动调整LED的亮度，实现能源节约和自适应照明。

　　综合来看，LED恒流升压驱动芯片的优势使其成为一种高效、稳定、可靠的LED照明和电子设备驱动解决方案，能够满足不同应用需求，提供持久的LED照明效果，并为节能环保做出贡献。

　　更多热门led恒流升压驱动芯片型号推荐：OC3002，OC6700，OC6700B，OC6701，OC6701B，OC6702，OC6702B，OC6780，OC6781

　　热门led恒流升压驱动芯片型号推荐OC6701详细介绍

　　0C6701 是一款升压型大功率 LED 恒流驱动控制IC，采用固定关断时间的峰值电流模式控制方式。芯片内部由误差放大器、PWM 比较器、电感峰值电流限流、固定关断时间控制电路、PWM 逻辑、功率管驱动、基准等电路单元组成。

　　芯片通过FB管脚来采样LED输出电流。系统处于稳态时FB管脚电压VeB恒定在约250mV。当VB电压低于 250mV时，误差放大器的输出电压即COMP管脚电压升高，从而使得在功率管导通期间电感的峰值电流增大，因此增大了输入功率，Vep电压将会升高。反之当VF电压高过 250mV时，误差放大器的输出电压会逐渐降低，从而使得在功率管导通期间电感的峰值电流减小，因此减小了输入功率，Ver电压随之降低。

　　芯片通过 CS 管脚采样电感电流，实现峰值电流控制。此外，CS 脚还用来限制最大输入电流，实现过流保护功能。

　　系统关断时间可通过连接到TOFF管脚的电容CoFr来设置。通过设定关断时间，可设置系统的工作频率。

　　COM 管脚是误差放大器的输出端，可以在 COMP 脚外接电阻、电容来实现频率补偿OC6701 内部集成了 VDD 稳压管，以及软启动和过温保护电路。

　　led恒流升压驱动芯片型号推荐OC6701产品特点

　　宽输入电压范围：3.6V~100V

　　高效率：可高达 95%

　　最大工作频率：1MHz

　　CS 限流保护电压：250mV

　　FB 电流采样电压：250mV

　　芯片供电欠压保护：3.2V

　　关断时间可调

　　智能过温保护

　　软启动

　　内置 VDD 稳压管

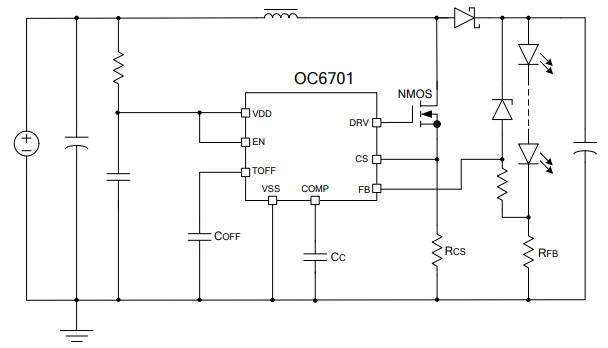

　　led恒流升压驱动芯片型号推荐OC6701产品应用

　　LED 灯杯

　　电池供电的 LED 灯串

　　平板显示 LED 背光

　　大功率 LED 照明
