开发方案IC芯片规格参数
封装图 | 型号 | 输入电压(V) | 输出电压(V) ) | 输出电流(mA) | 输出功率范围 | 驱动方式 | 调光功能 | 封装 | 应用资料 |
---|---|---|---|---|---|---|---|---|---|
![]() | OC5220 | 5~100v | ≤Vi-1.0V | ≤1.8A | ≤40W | 内置MOS | PWM调光/线性调光 | SOP8 | 产品详情 |
"https://www.jlht168.com/post/jiangyahengliuxinpian/dJ24Q9Wr1LGl.html" >OC5220,特此介绍一下其应用。

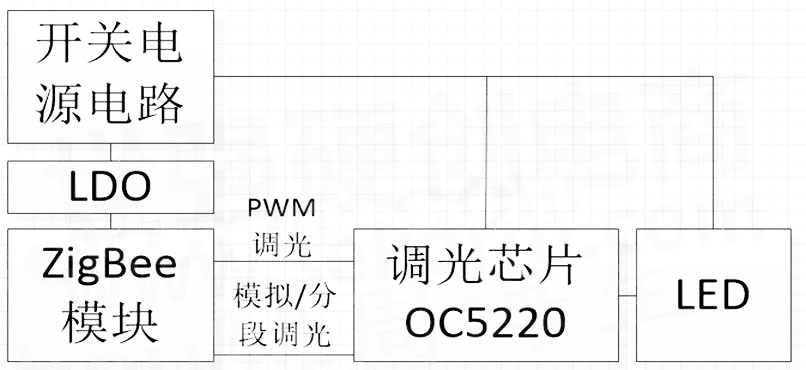

智能照明灯电路部分应用框图:
从框图可以看出开关电源电路给调光芯片OC5220及LED供电,另一路通过LDO降压给到ZigBee模块提供正常供电,ZigBee模块可通过PWM或模拟信号控制调光芯片OC5220,使智能照明灯产生不同的LED亮度效果。
OC5220的一些参数特性:
1:宽输入电压范围5~100V,满足较宽的电源需求。
2:恒流输出:60mA~1800mA(电流可设置),电流驱动能力较强。
3:内置MOS,开关最大输出电流高达6A,无需外加MOS。
4:支持 PWM/模拟/分段调光方式,调光方式功能可选择。最大工作频率1MHz。
5:转换效果高达95%,减少损耗。
6:恒流精度≤±3%,精度较高。
7:内置过热保护,芯片内部集成环路补偿,外围电路简洁,系统更加稳定可靠。
8: 支持高辉调光,65536:1 调光比,调光效果好。
9: HBM:2000V,防静电能力较强,满足消费类产品应用环境 。
10:工作结温范围-40°C~+120℃,满足消费类产品应用环境 。
11:SOP8封装及各脚位功能。
典型参考应用电路图(外围元器件较少)
设计时注意事项
1:输入电容尽量靠近IC输入脚,及GND,将更好的消除输入纹波。输入电容与GND形成环路必需尽量小。
2:布线时线径要能满足电流要求, OC5220的D脚与地线尽量粗一些。
综上所示:OC5220参数上有电压范围广,有多种应用模式功能;转换效果高;电路外围元件少,在智能照明灯产品中测试功能正常。
