1、方案需求：

PCB双色(白光，黄光)LED灯；电动汽/摩托车前灯应用。

三条线断电一切一换功能描述：

白光上电 白光亮  断电上电 白光爆闪

黄光上电 黄光亮  断电上电 黄光爆闪

2、方案应用：

三线输入电压：12-80V ；输出电流：9V 1.5A；采用双色LED灯珠

3、方案电路原理图：

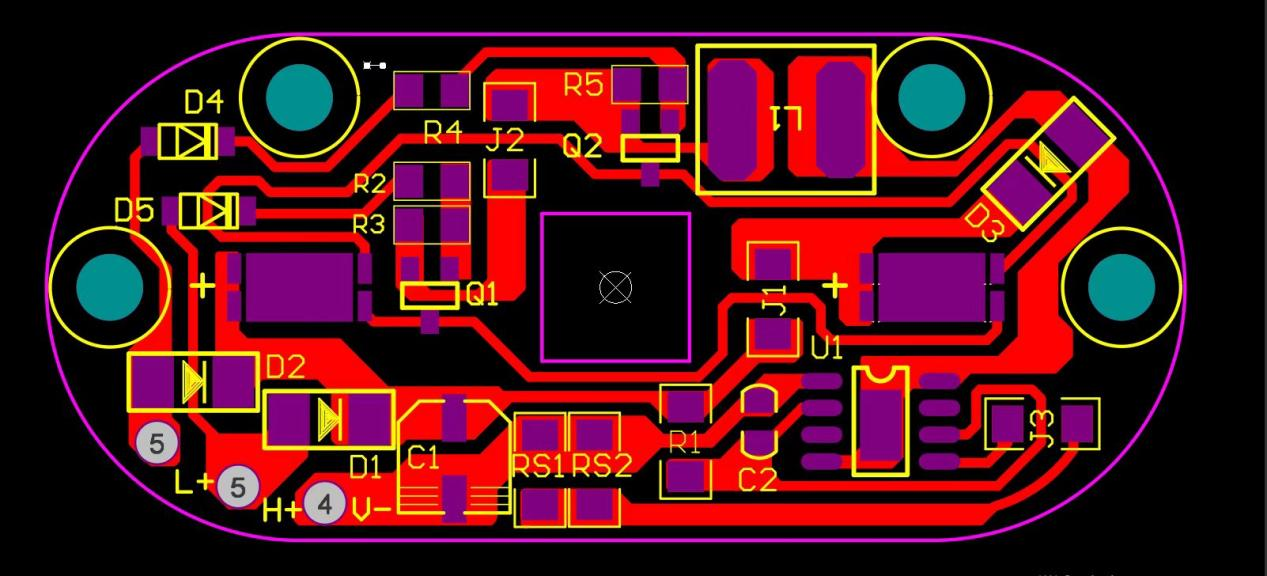

电路板成品图：

4、方案BOM物料表

材料名称	零件图号	技术规格	标准用量	PCB-Layout 位号
贴片电阻		R200±1% 0805	1	RS1
贴片电阻		0欧	3	J1 J2 J3
贴片电阻		513 0603	2	R4 R2
贴片电阻		104 0603	1	R3
贴片电阻		752 0805	1	R1
贴片二极管		SS210	1	D3
贴片二极管		S2M	2	D1 D2
贴片二极管		A7	2	D4 D5
IC		1053C	1	U1
MOS		2N10 NP102 SOT23	2	Q1 Q2
电感		101/100UH	1	L1
电解电容		4.7UF 100V	1	C1
贴片电容		2.2UF 25V 0603	1	C2

5、方案成品图

下图右上角白光，爆闪，黄光，爆闪

7、方案应用实景照片

下图为夜晚道路高亮黄光

下图为夜晚道路切换高亮白光

8、ASC1053C 驱动芯片说明

ASC1053FC驱动芯片封装图

ASC1053FC 是一款外围电路简单，采用自主知识产权的VFPWM 连续工作模式，适用于 8-100V 全电压范围的非隔离式两功能恒流 LED 驱动芯片。

ASC1053C 的工作频率为 300K，由于采用了 PWM 工作模式，因此在应用中可以采用较小值的电感，可以有效节省整机空间。

ASC1053C 自动检测外部开关，实现三功能切换。三功能包括全电流模式，1/3 电流模式和爆闪模式。

芯片主要特点：

宽输入电压范围：8V~100V

高效率：可达 80%

输出电流范围：100mA~3.5A

160KHz 开关频率

内置 6V 稳压管

平均电流工作模式

内置抖频电路

有控制器版本和内置功率管版本

封装形式：

SOT23-5L

SOT23-6L

ESOP8
