SM2082GA 线性恒流产品系列

2023-04-24 发布
产品介绍
产品特点
产品应用
电路原理
管脚功能

产品介绍

SM2082GA,线性恒流产品系列封装图

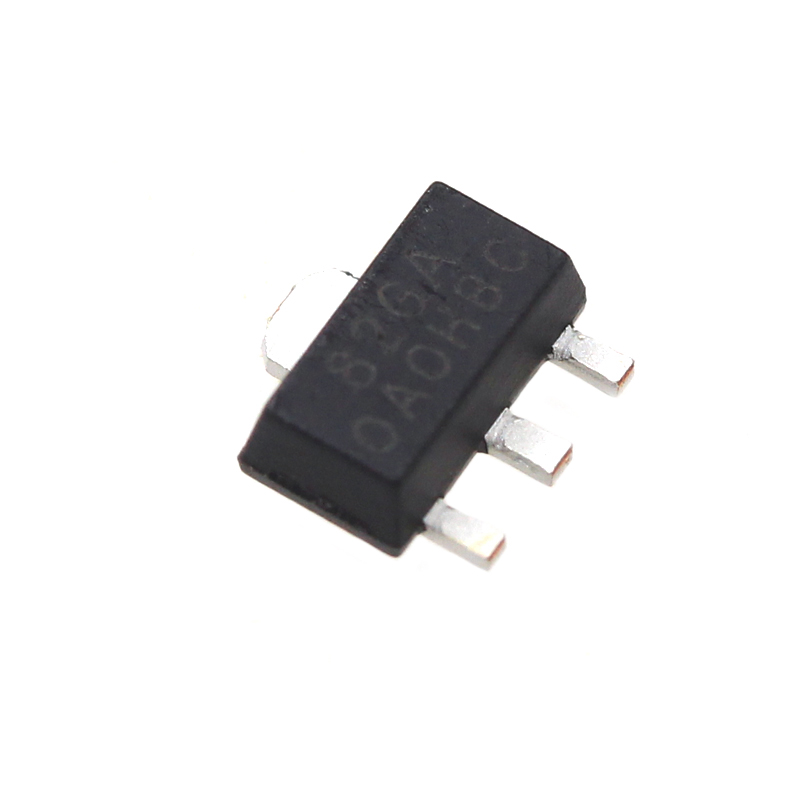

SM2082GA,线性恒流产品系列细节实拍图

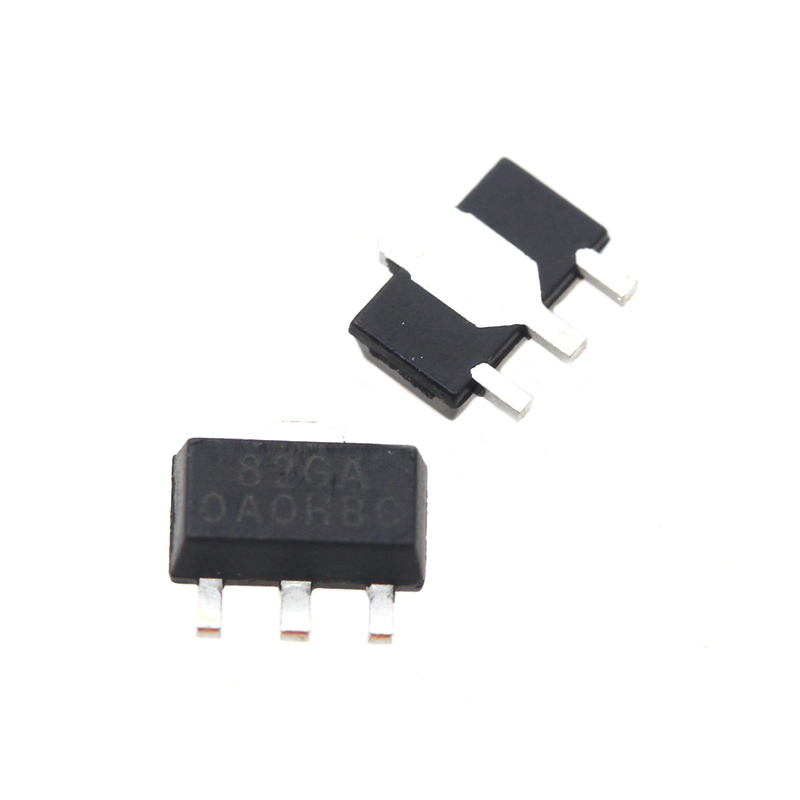

SM2082GA,线性恒流产品系列细节实拍图

SM2082GAPDF规格书

点击下载

SM2082GA开发应用方案

请联系在线客服,获取开发文档。

SM2082GA 是一款单通道 LED 线性恒流控制芯片,芯片使用本司 专利的恒流设定和控制技术,输出电流由外接 Rext 电阻设置,最大 电流可达 50mA,且输出电流不随芯片 OUT 端口电压而变化,具有 较好的恒流性能。系统结构简单,外围元件极少,方案成本低。

芯片具有过温调节功能,当芯片温度达到过温调节点时,输出 电流逐渐降低,起到保护 IC 的功能,提高应用可靠性。

产品特点

本司专利的恒流控制技术

a) OUT 端口输出电流外置可调,最 大电流可达 50mA

b) 芯片间输出电流偏差<± 4%

  • 输入电压:120Vac/220Vac

  • 支持可控硅调光应用电路

  • 具有过温调节功能

  • 芯片可与 LED 共用 PCB 板

  • 线路简单、成本低廉

  • 封装形式:TO252-2、SOT89-3

产品应用

SM2082D单通道LED线性恒流控制芯片应用产品领域灯丝灯图片

灯丝灯

SM2082D单通道LED线性恒流控制芯片应用产品领域球泡灯图片

LED 球泡灯

SM2082D单通道LED线性恒流控制芯片应用产品领域筒灯图片

筒灯等

其它 LED 照明应用

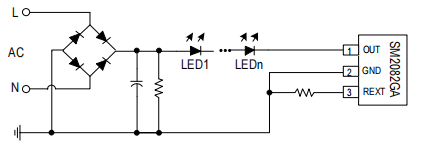

应用电路图原理

备注:上图电源可以是交流电源,也可为直流电源。

引脚定义及功能详解
