SM2223E 智能调光/线性恒流
产品介绍
SM2223E 是一款开关调光/调色的 LED 线性恒流控制芯片，集成 了高压 MOS 管和 JFET 高压供电功能。芯片可通过外围电阻设置实 现两段/三段调节色温和调光功能。
当 SM2223E 在调节亮度应用中，可根据开启关闭电源开关，依 次改变输出电流的大小，从而改变 LED 灯的亮度，调节亮度比例可 以通过外接 REXT 电阻进行调整。
当 SM2223E 在调节色温应用中，可根据开启关闭电源开关，依 次改变两路输出端口开关状态，实现两路不同颜色 LED 灯的交替亮 灭以实现调节色温的目的，调节外接 REXT 电阻可对输出功率进行调节。
SM2223E 芯片具有过温调节功能，当芯片温度达到过温调节点 时，输出电流逐渐下降，起到保护芯片的功能，提高应用可靠性。
产品特点
本司专利的恒流控制技术
a) OUT1、OUT2 端口输出电流外置 可调，最大电流可达 65mA
b) 芯片间输出电流偏差<± 5%
输入电压：120Vac/220Vac
兼容开关调光/调色功能
三段调色状态：A-AB-B 或 A-B-AB
两段调色状态：A-B
三 段 调 光 状 态 ： 100%-50%-X% 或 100%-X%-50%
两段调光状态：100%-X%
具有过温调节功能
封装形式：ESOP8
产品应用
LED 恒流驱动
T5/T8 系列 LED 日光灯管
LED 球泡灯
LED 吸顶灯
应用电路图原理
典型应用方案

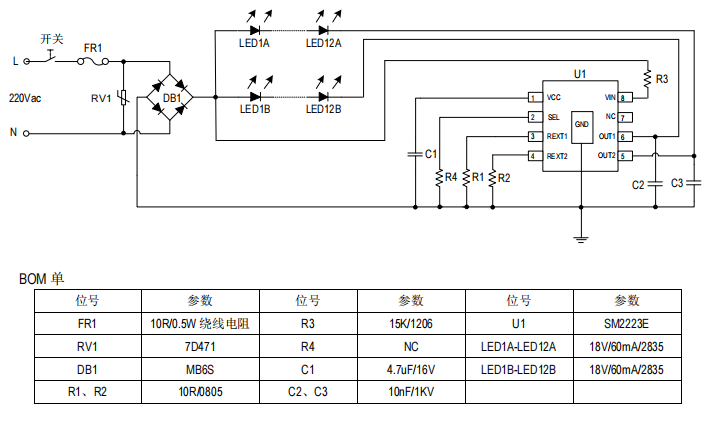

方案一 高 PF 值调光方案（9W）
1． LED 灯串电压建议控制在 230V 到 250V 之间，系统工作最优化。
2． 通过改变 R1，R2 电阻值，调整输出工作电流值。
3． 为提高系统可靠性，C2、RV1 建议保留。
4． 应用说明，通过改变 R4 电阻状态，可实现不同调光状态；
a、当 R4 悬空，开关周期≤5S（VCC 电容设置）时，调光比例为 100%，50%，10%；
b、当 R4 接 51K 电阻，当开关周期≤5S 时，调光比例为 100%，10%，50%；
c、当 R4 接地，当开关周期≤5S 时，调光比例为 100%，10%。

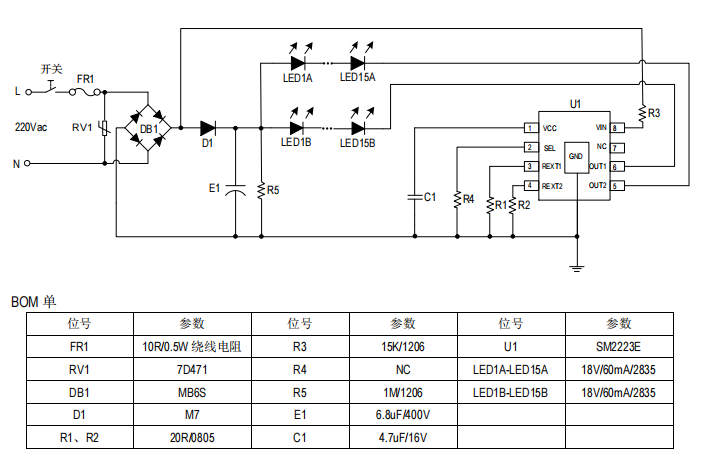

方案二 无频闪调光方案（9W）
1． LED 灯串电压建议控制在 250V 到 270V 之间，系统工作最优化。
2． 通过改变 R1，R2 电阻值，调整输出工作电流值。
3． 压敏电阻 RV1 可根据客户需求选择是否保留。
4． 应用说明，通过改变 R4 电阻状态，可实现不同调光状态；
a、当 R4 悬空，开关周期≤5S（VCC 电容设置）时，调光比例为 100%，50%，10%；
b、当 R4 接 51K 电阻，当开关周期≤5S 时，调光比例为 100%，10%，50%；
c、当 R4 接地，当开关周期≤5S 时，调光比例为 100%，10%。
方案三 高 PF 值调色方案（9W）
1． LED 灯串电压建议控制在 230V 到 250V 之间，系统工作最优化。
2． 通过改变 R1，R2 电阻值，调整输出工作电流值。
3． 为提高系统可靠性，C2、C3、RV1 建议保留。
4． 应用说明，通过改变 R4 电阻状态，可实现不同调色状态；
a、当 R4 悬空，开关周期≤5S（VCC 电容设置）时，调色顺序为 2700K→4000K→6500K；
b、当 R4 接 51K 电阻，当开关周期≤5S 时，调色顺序为 2700K→6500K→4000K；
c、当 R4 接地，当开关周期≤5S 时，调色顺序为 2700K→6500K。
注：OUT2 端口灯串为 2700K 色温，OUT1 端口灯串为 6500K 色温。
方案四 无频闪调色方案（9W）
1． LED 灯串电压建议控制在 250V 到 270V 之间，系统工作最优化。
2． 通过改变 R1，R2 电阻值，调整输出工作电流值。
3． 压敏电阻 RV1 可根据客户需求选择是否保留。
4． 应用说明：通过改变 R4 电阻状态，可实现不同调色状态；
a、当 R4 悬空，开关周期≤5S（VCC 电容设置）时，调色顺序为 2700K→4000K→6500K；
b、当 R4 接 51K 电阻，当开关周期≤5S 时，调色顺序为 2700K→6500K→4000K；
c、当 R4 接地，当开关周期≤5S 时，调色顺序为 2700K→6500K。
注：OUT2 端口灯串为 2700K 色温，OUT1 端口灯串为 6500K 色温。
PCB layout 注意事项
（1） IC 衬底与 PCB 需要采用锡膏工艺，保证 IC 衬底与 PCB 接触良好，IC 衬底禁止使用红胶工艺。
（2） 系统实际输出功率与 PCB 板及灯壳本身散热情况有关，实际应用功率需匹配散热条件。
（3） IC 衬底部分进行铺铜处理，进行散热，增加可靠性，铺铜如上图所示，建议衬底焊盘大小为 2.5mm*1.8mm。
（4） IC 衬底焊盘漏铜距离 VIN 端口需保证 1mm 以上的间距，距离 OUT 端口需保证 0.8mm 以上的间距。
引脚定义及功能详解
管脚说明
| 管脚序号 | 管脚名称 | 管脚说明 |
| 1 | VCC | VCC 电源端口 |
| 2 | SEL | 开关逻辑选择控制端口 |
| 3 | REXT1 | 输出电流设置端口 1 |
| 4 | REXT2 | 输出电流设置端口 2 |
| 5 | OUT2 | 恒流输出端口 2 |
| 6 | OUT1 | 恒流输出端口 1 |
| 7 | NC | 悬空脚 |
| 8 | VIN | 电源输入端口 |
| 衬底 | GND | 芯片地 |
