SM2235EGH 智能调光/线性恒流

2023-04-25 发布
产品介绍
产品特点
产品应用
电路原理
管脚功能

产品介绍

SM2235EGH,智能调光/线性恒流封装图

SM2235EGHPDF规格书

点击下载

SM2235EGH开发应用方案

高压线性智能照明解决方案

SM2235EGH 是一款五通道智能调光 LED 线性恒流控制芯片,适用于驱动小功率 LED 灯具。

SM2235EGH 具备 5 个独立高压输出端口,芯片内部集成 DA  功能,具备 IIC 协议输入端口,可接收 MCU 输出的控制信号调整每个端口的电流变化,输出电流无频闪。

SM2235EGH 的每个 OUT 端口能产生 1024 级的电流灰度变化并驱动 LED 灯的亮灭,实现智能调光。

产品特点

本司专利的智能调光控制技术

  • OUT1、OUT2、OUT3 端口最大电流可达 64mA,耐压 500V

  • OUT4、OUT5 端口最大电流可达 80mA,耐 压 500V

  • 5 个 OUT 端口可同时开启

  • 芯片间输出电流偏差<± 4%

  • 输入电压:120Vac/220Vac

  • 集成高压启动供电

  • 类 IIC 协议信号输入

  • 待机电流<80uA

  • 最大电流增益 bit 位可调整

  • 单通道独立 1024 级灰度,输出无频闪

  • 最大电流程序设定,无需外置 REXT 电阻

  • 具有过温调节功能

  • 支持蓝牙、WIFI、2.4G、zigbee 等智能模块

  • 封装形式:ESOP8

产品应用

SM2082D单通道LED线性恒流控制芯片应用产品领域球泡灯图片

LED 球泡灯

SM2082D单通道LED线性恒流控制芯片应用产品领域筒灯图片

筒灯

LED吸顶灯应用案例图片

LED 吸顶灯

其它 LED 照明

应用电路图原理

典型应用方案

附 AC-DC 和 DC-DC 电源模块应用电路图


SM2235EGH+SM7015+SM3026TB 方案 BOM 单


PCB layout 注意事项

(1) IC 衬底与 PCB 需要采用锡膏工艺,保证 IC 衬底与 PCB 接触良好,IC 衬底禁止使用红胶工艺。

(2) 系统实际输出功率与 PCB 板及灯壳本身散热情况有关,实际应用功率需匹配散热条件。

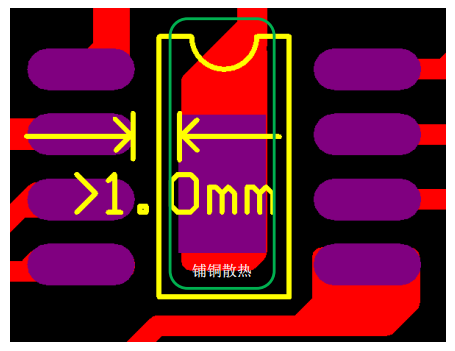

(3) IC 衬底部分进行铺铜处理,进行散热,增加可靠性,铺铜如上图所示,建议衬底焊盘大小为 2.5mm*1.6mm。

(4) IC 衬底焊盘漏铜距离 VIN 或 OUT 端口需保证 0.8mm 以上的间距。

引脚定义及功能详解

管脚说明

管脚序号管脚名称管脚说明
1OUT1恒流输出端口 1(默认红/绿/蓝)
2VIN电源输入端口
3DATA调光数据输入端口
4CLK 调光时钟输入端口
5OUT5恒流输出端口 5(默认黄/白)
6OUT4恒流输出端口 4(默认黄/白)
7OUT3恒流输出端口 3(默认红/绿/蓝)
8OUT2恒流输出端口 2(默认红/绿/蓝)
衬底GND芯片地
