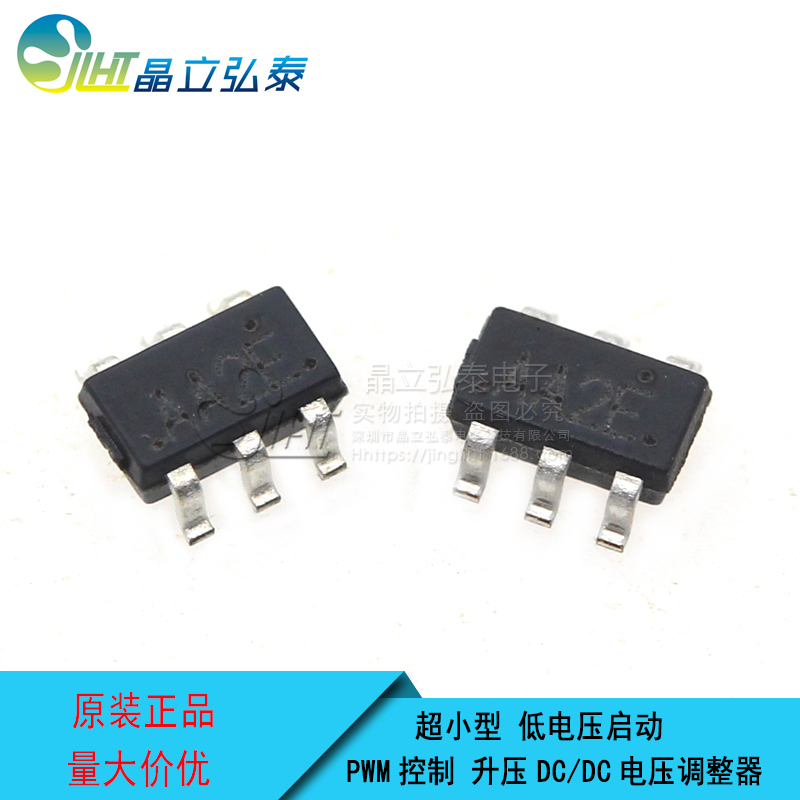

LN2266PB2MR 异步升压恒压
产品介绍
LN2266是一款微型、高效率、升压DC/DC调整器。电路由电流模PWM控制环路，误差放大器，斜波产生电路， 比较器和一个功率开关等模块组成。该芯片可在较宽负载范 围内高效稳定的工作。低于 1V 的启动电压，可以使用 1-4 节电池供电。在使用锂电池供电时，可以提供 1100mA 的输 出电流。17uA 的静态电流以及高达 90％的转换效率能够高 效的延长电池寿命。可以通过调整两个外加电阻来设定输出 电压。内置一个 2.5A 的功率开关。
产品特点
低电压工作 可保证以 0.9V（Iout=1mA）启动
开关频率 1000KHz
转换效率 90％
输出电流 一节碱性电池提供 3.3V/ 300mA
一节锂电池提供 5V /1100mA
输出电压精度 输出电压从2V到6V，精度可达±2.0%
静态功耗 典型值 17μA
关断电流 典型值 0.01μA
扩流器件驱动端口
产品应用
MP3
PDA
电子词典
电子学习机
射频标签
便携式移动设备
无线通信设备
DSC、LCD 显示屏
应用电路图原理

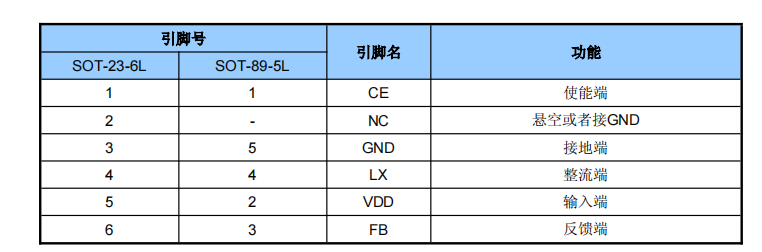

引脚定义及功能详解
LN2266PB2MR常见应用开发选型咨询和故障排除办法
1. 如何确定LN2266的输出电流？
LN2266的最大输出电流为1.1A，使用时需要根据应用负载的电流需求来确定具体输出电流，在不超过1.1A的情况下尽量满足负载需求。
2. 如何使用LN2266芯片连接电路？
使用LN2266芯片时，需要参考数据手册中提供的电路方案进行连接，根据芯片的引脚功能连接相应的电路。
3. 如何确保LN2266芯片的稳定输出？
为了保证LN2266芯片的稳定输出，需要在输入和输出端连接合适的滤波电容，滤去干扰信号和波动电平。
总之，使用LN2266芯片需要根据数据手册中提供的信息进行设计和调试，了解电路的连接和芯片的相关参数，以确保芯片的稳定输出和应用场景的满足需求。
