SM2188EN 线性恒流产品系列

2023-04-28 发布
产品介绍
产品特点
产品应用
电路原理
管脚功能
常见问答

产品介绍

SM2188EN,线性恒流产品系列封装图

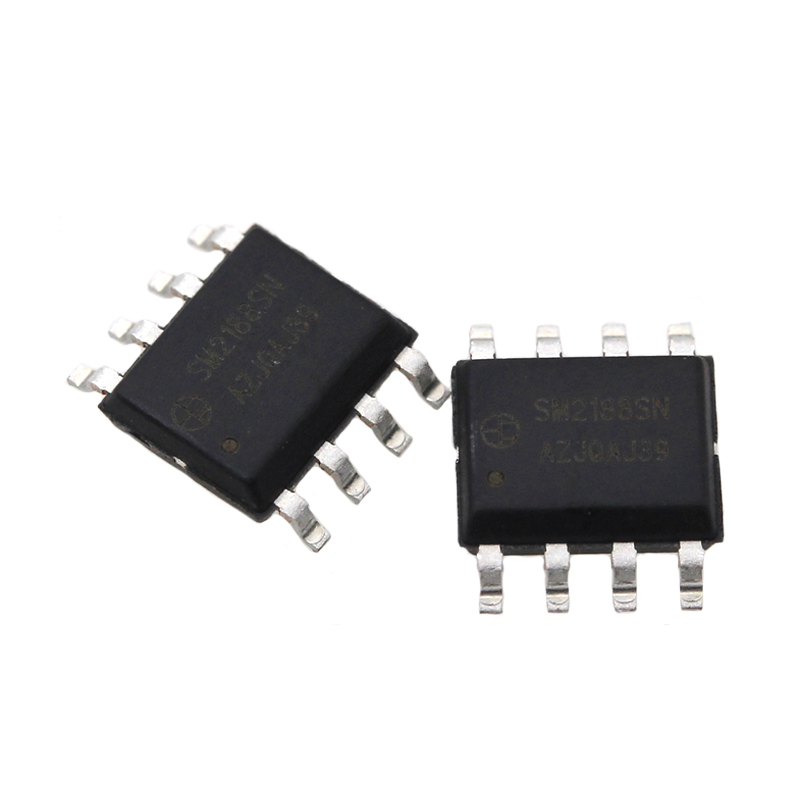

SM2188EN,线性恒流产品系列细节实拍图

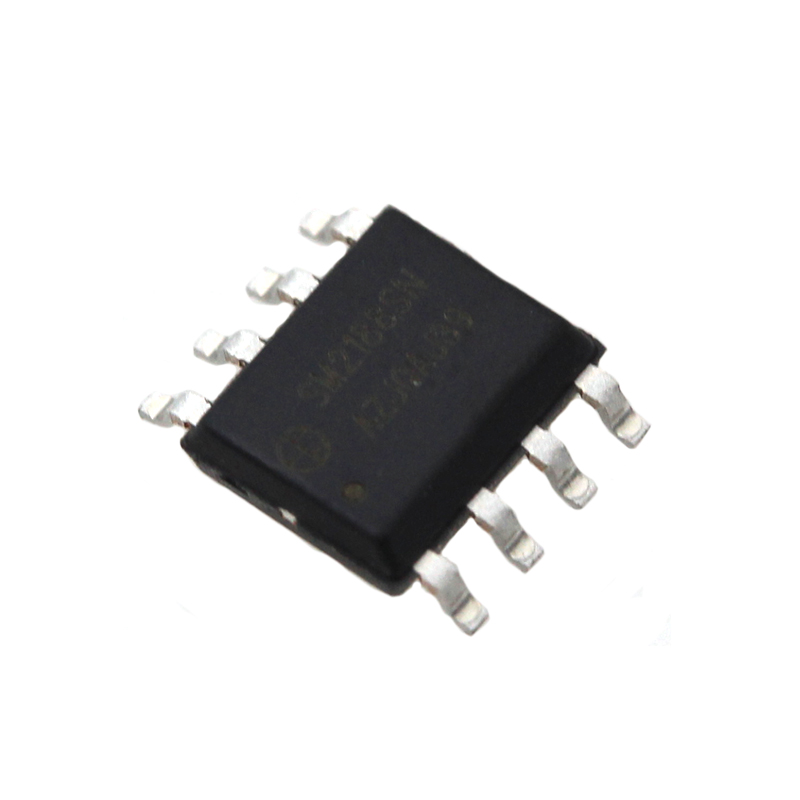

SM2188EN,线性恒流产品系列细节实拍图

SM2188ENPDF规格书

点击下载

SM2188EN开发应用方案

请联系在线客服,获取开发文档。

SM2188EN 是一款无频闪、可满足新 ERP 标准的 LED 线性恒流控 制芯片,内置过温保护功能和软启动功能,提升系统应用可靠性。 外围可通过调节 REXT 电阻值对输出电流进行调节。同时 SM2188EN 集成了输入线电压补偿功能,在输入线高电压过时,按照外置的补 偿电阻减小电解充电电流,以满足新 ERP 标准。

其主要应用于 LED 照明领域,系统结构简单,外围元件少,PCB 走线简洁,方案成本低。

产品特点

本司专利的恒流控制技术

  • 支持输入电压:230Vac

  • 无频闪、可满足新 ERP 标准要求

  • 芯片间输出电流偏差<±5%

  • 无需磁性元器件可满足 EMI 应用

  • 具有过温调节功能

  • 具有软启动功能

  • 封装形式:ESOP8

产品应用

T5/T8系列日光灯管LED芯片图片

LED 日光灯管 T5/T8

SM2082D单通道LED线性恒流控制芯片应用产品领域球泡灯图片

LED 球泡灯

其它 LED 照明应用

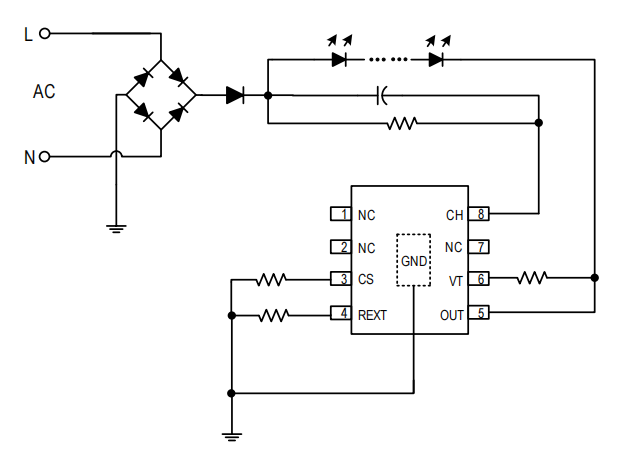

应用电路图原理

典型应用方案

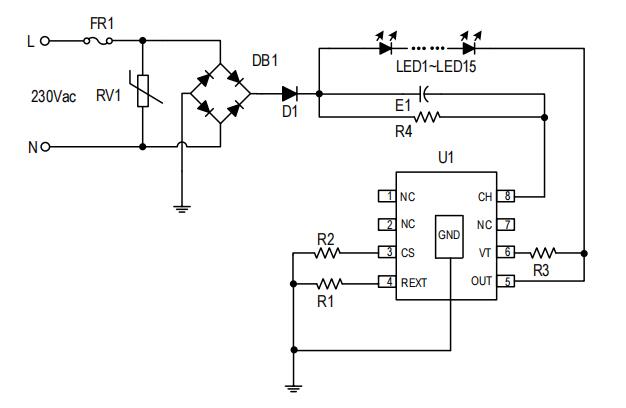

SM2188EN 无频闪应用方案(9W/230Vac)

BOM 单

位号参数位号参数
FR110R/0.5W 绕线电阻R3300K/0805
RV10806 SV431-201AR4510K/1206
DB1MB6SE16.8uF/400V
D1E1JU1SM2188EN
R122R/0805LED1~LED1518V/60mA
R24.7R/0805

1. 通过改变 R1 电阻值,调整输出工作电流值;

2. 通过改变 R2 电阻值,调整电解充电电流;R3 为系统 VT 脚检测电阻,建议取值 300K;

3. 灯串压降建议 250~260V;

4. 为提高系统可靠性,RV1 建议保留。

PCB layout 注意事项

(1) IC 衬底与 PCB 需要采用锡膏工艺,保证 IC 衬底与 PCB 接触良好,IC 衬底禁止使用红胶工艺。

(2) 系统实际输出功率与 PCB 板及灯壳本身散热情况有关,实际应用功率需匹配散热条件。

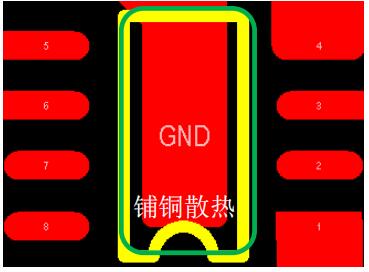

(3) IC 衬底进行铺铜处理,进行散热,增加可靠性,铺铜如上图所示,建议衬底焊盘大小为 2.5mm*1.8mm。

(4) IC 衬底焊盘漏铜距离 OUT 端口需保证>0.8mm 以上的间距。

引脚定义及功能详解

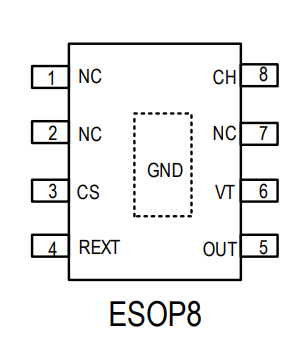

SM2188EN 无频闪LED线性恒流控制芯片封装脚位图片

管脚说明

管脚序号管脚名称管脚说明
1、2、7NC悬空端口
3CS输出电流值设置端口 1
4REXT输出电流值设置端口 2
5OUT电源输入与恒流输出端口 2
6VT恒功率设置端口
8CH电源输入与恒流输出端口 1
衬底GND芯片地


SM2188EN常见应用开发选型咨询和故障排除办法

SM2188EN是一款常见的线性恒流驱动IC,常用于LED灯,背光源和LED模组等应用中。

以下是关于该芯片常见的开发应用的一些问答

问:SM2188EN和其他LED驱动IC有何不同?

答:SM2188EN是无频闪、满足ERP新欧标线性驱动IC,可以通过提供恒定的电流来驱动LED。它与其他串扰和阵列式LED驱动IC不同,因为它可以在线性模式下工作,从而提供源电流的更好控制,并确保LED的均匀亮度和最小的色偏。

问:如何实现对SM2188EN的保护和安全控制?

答:对于对SM2188EN芯片进行保护和安全控制来说,建议采用以下措施:

- 使用外围电路来保护芯片,包括用于过流和过压保护的电感和稳压二极管。

- 使用合适的伺服回路来控制LED亮度和电流,以避免过度加热和损坏芯片。

- 芯片自带过温调节和软启动功能。
