SM2082EHD 线性恒流产品系列

应用电路图原理

备注：上图电源可以是交流电源，也可为直流电源。

无频闪方案设计

图 3. SM2082EHD 无频闪应用电路原理图

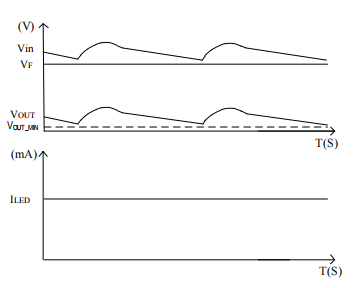

图 4. SM2082EHD 无频闪方案系统工作波形

效率及 LED 串联数量设计

1) 图 3 电路中，Vin：线网电压，VF：灯珠电压，Vout：芯片 OUT 端口电压，为保证系统无频闪，需满足：

其中 VOUT_MIN：芯片恒流拐点电压，系统波形如图 4 所示；

2) 在输入电压不变条件下，为保证系统高效率，灯珠电压越高，芯片 OUT 端口电压越低，芯片损耗越小， 系统工作效率越高，系统工作效率η计算为：

系统串接的 LED 数量 n 计算为：

其中 PLED：系统灯珠输出功率 ，Pin：系统输入功率，ILED ：灯珠电流，VLED：单颗 LED 灯珠电压。

3) 电解电容 EC1 值越大，电压 Vin 纹波越小，PF 值越小，根据方案应用功率，综合考虑，建议 220Vac 应用 方案 EC1 取值 0.5~0.75uF/W，120Vac 应用方案 EC1 取值 1.2~1.5 uF/W。

高 PF 方案设计

图 5. SM2082EHD 高 PF 应用电路原理图

图 6. SM2082EHD 高 PF 方案系统工作波形

LED 串联数量及效率设计

1) 图 6 所示的应用电路工作效率计算如下：

其中 VF是 LED 工作电压降，ILED 是 LED 输出电流，

是一个周期内，灯珠导通时间的占空比。

2) 在相同功率的高 PF 方案应用中， 若 VF 灯压过低，有比较高 PF 值， 但芯片 OUT 端口电压高，系统工作 效率低，若灯压 VF过高，则 PF 值降低，且需要更大的 ILED 电流，综合考虑，建议 220Vac 应用方案灯压取 值 220~240V，120Vac 应用方案灯压取值 120~130V。

芯片并联应用说明

图 7. SM2082HD 并联应用电路原理图

1) 在大功率方案，使用多芯片并联应用方案，图 5 是 SM2082EHD 并联应用方案电路图，LED 灯可采用串联、并联 或者串、并结合连接方式；

2) 根据 LED 灯工作电流选择并联芯片数量，图中 Rext1~Rext(n+1)的电阻值，建议设置相同，以确保每个通道的平 均电流均匀分布。

典型应用方案

方案一 SM2082EHD 无频闪应用方案（9W）

1． LED 灯串电压建议控制在 250V 到 270V 之间，系统工作最优化。

2． 通过改变 R1 电阻值，调整输出工作电流值。

方案二 SM2082EHD 高 PF 应用方案（30W）

1． LED 灯串电压建议控制在 230V 到 250V 之间，系统工作最优化；

2． 通过改变 R1、R2、R3 电阻值，调整输出工作电流值；

3． 为提高系统可靠性，RV1、C1 建议保留。

PCB layout 注意事项

（1） IC 衬底与 PCB 需要采用锡膏工艺，保证 IC 衬底与 PCB 接触良好，IC 衬底禁止使用红胶工艺。

（2） 系统实际输出功率与 PCB 板及灯壳本身散热情况有关，实际应用功率需匹配散热条件。

（3） IC 衬底部分进行铺铜处理，进行散热，增加可靠性，铺铜如上图所示，建议衬底焊盘大小为 2.5mm*1.8mm。

（4） IC 衬底焊盘漏铜距离 OUT 端口需保证 0.8mm 以上的间距。

引脚定义及功能详解
