SM2082G 线性恒流产品系列

2023-04-24 发布
产品介绍
产品特点
产品应用
电路原理
管脚功能

产品介绍

SM2082G,线性恒流产品系列封装图
SM2082G,线性恒流产品系列细节实拍图
SM2082G,线性恒流产品系列细节实拍图

SM2082GPDF规格书

点击下载

SM2082G开发应用方案

请联系在线客服,获取开发文档。

SM2082G 是一款单通道 LED 线性恒流控制芯片,芯片使用本司 专利的恒流设定和控制技术,输出电流由外接 Rext 电阻设置,最大 电流可达 100mA,且输出电流不随芯片 OUT 端口电压而变化,具有 较好的恒流性能。系统结构简单,外围元件极少,方案成本低。

产品特点

本司专利的恒流控制技术

a) OUT 端口输出电流外置可调,最大电流可达 100mA

b) 芯片间输出电流偏差<± 4%

  • 输入电压:120Vac/220Vac

  • 支持可控硅调光应用电路

  • 具有过温调节功能

  • 芯片可与 LED 共用 PCB 板

  • 线路简单、成本低廉

  • 封装形式:TO252-2、SOT89-3

产品应用

SM2082D单通道LED线性恒流控制芯片应用产品领域灯丝灯图片

灯丝灯

SM2082D单通道LED线性恒流控制芯片应用产品领域球泡灯图片

LED 球泡灯

SM2082D单通道LED线性恒流控制芯片应用产品领域筒灯图片

筒灯等

其它 LED 照明应用

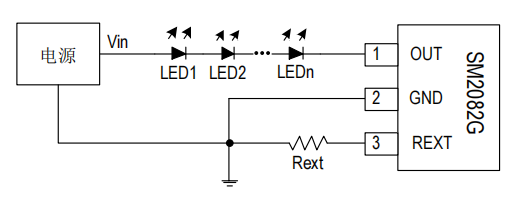

应用电路图原理


备注:上图电源可以是交流电源,也可为直流电源。

系统方案设计

图 3. SM2082G 应用电路原理图

效率设计理论

图 3 所示的应用电路工作效率计算如下:

其中 Vin 是系统输入电源电压,VLED 是单个 LED 工作电压降,ILED 是 LED 平均电流。可看出系统串联的 LED 数量 n 越大,系统工作效率越高。

系统设计过程中,需根据应用环境调整 SM2082G 的 OUT 端口工作电压,优化 η 值。

LED 串联数量设计

系统串接的 LED 数量设计需考虑以下两个方面:

1) 图 3 电路中,OUT 端口电压 VOUT = Vin – n*VLED ,为保证芯片正常工作,需保证 OUT 端口电压 VOUT≥ VOUT_MIN;

2) 芯片 OUT 端口电压越低,系统工作效率越高。

综合以上两点,系统串接的 LED 数量 n 计算为:

芯片应用说明

单颗芯片应用说明

图 4 是 SM2082G 交流电源应用方案电路图,LED 灯可采用串联、并联或者串、并结合连接方式; C1 是电 解电容,用于降低 Vin 电压纹波;Rext 电阻用于设置 LED 灯工作电流。


图 4. SM2082G 典型应用电路—交流电源输入

电解电容 C1 值越大,电压 Vin 纹波越小,SM2082G OUT 端口电压纹波越小。C1 值根据 LED 灯总工作电流 而定:电流越大,C1 容值越大。具体计算方法如下:


公式中,ILED 为整个方案中的平均电流,时间 t:在 50Hz 时约为(1/4)*(1/fAC)=5ms,ΔV 是 OUT 端口电压纹波。

芯片并联应用说明

图 5. SM2082G 并联应用电路原理图

根据 LED 灯工作电流选择并联芯片数量,图中 Rext1~Rext(n+1)的电阻值电阻值建议设置相同,以确保每个 通道的平均电流均匀分布。

典型应用方案

方案一 SM2082G SOT89-3 封装无频闪应用方案(3W)


1. LED 灯串电压建议控制在 250V 到 270V 之间,系统工作最优化。

2. 通过改变 R1 电阻值,调整输出工作电流值。

方案二 SM2082G TO252 封装无频闪应用方案(16W)

1. LED 灯串电压建议控制在 250V 到 270V 之间,系统工作最优化。

2. 通过改变 R1 电阻值,调整输出工作电流值。

方案三 SM2082G TO252 封装可控硅调光应用方案(12W)

1. LED 灯串电压建议控制在 230V 到 250V 之间,系统工作最优化。

2. 通过改变 R1 电阻值,调整输出工作电流值,改变 R2 电阻值,调整泄放电流值。

3. R3 为 1W 的功率电阻,用于降低 U2 SM2082G 的功耗。

典型应用方案 EMI 测试

EMI 测试:N 线测试结果

EMI 测试:L 线测试结果

引脚定义及功能详解

管脚说明


TO252-2/SOT89-3
管脚序号管脚名称管脚说明
1OUT电源输入与恒流输出端口
2GND芯片地
3REXT输出电流值设置端口
