SM2199EG 线性恒流产品系列

2023-04-25 发布

SM2199EG 可实现在低压（如 127Vac）时，控制灯串并联工作，在高压（如 220Vac），控制灯串串联工作，从而实现在低压和高压输入下，系统输入功率一致。芯片可通过外围 REXT1 和 REXT2 电阻设置低压和高压输入时系统输出电流。

芯片内置恒功率功能，在输入电压波动变化时，输入功率基本保持不变，防止芯片温度过高，从而提高系统应用可靠性。

芯片具有过温调节功能，当芯片温度过热时，自动调节降低芯片功耗，提升系统应用可靠性。

a) OUT1、OUT2 端口输出电流外置可调，最大电流可达 150mA

b) 芯片间输出电流偏差<± 5%

SM2082D单通道LED线性恒流控制芯片应用产品领域灯丝灯图片

灯丝灯

SM2082D单通道LED线性恒流控制芯片应用产品领域球泡灯图片

LED 球泡灯

SM2082D单通道LED线性恒流控制芯片应用产品领域筒灯图片

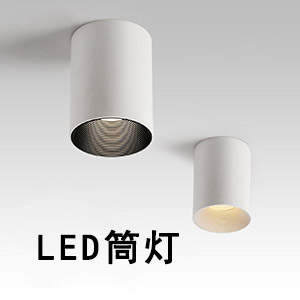

筒灯

BOM 单

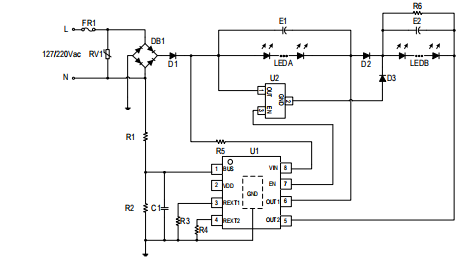

1. LEDA 电压建议控制在 120V 到 130V 之间，LEDB 电压建议控制在 135V 到 145V 之间，系统工作最优化。

2. 通过改变 R3、R4 电阻值，调整输出工作电流值。

3. 建议保留 RV1 压敏电阻和 D1 二极管，可提高系统应用可靠性。

4. 建议预留 BUS 端口 C1 电容，可屏蔽线网波动引起的干扰。

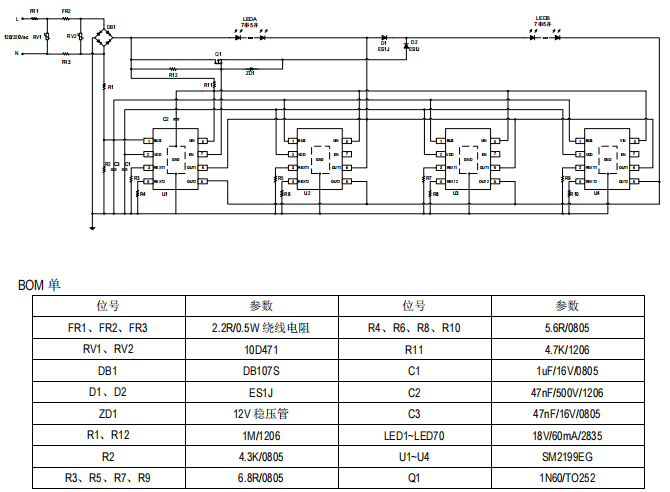

1. LEDA 和 LEDB 电压建议控制在 120V 到 130V 之间，系统工作最优化。

2. 通过改变 R3~R10 电阻值，调整输出工作电流值。

3. 建议保留 RV1、RV2 压敏电阻，可提高系统应用可靠性。

4. 建议预留 BUS 端口 C3 电容，可屏蔽线网波动引起的干扰。

5. 灯珠无并电解方案需使用 VDD 电容为芯片维持供电。
