OC6813 同步升压恒压

2023-03-01 发布
产品介绍
产品特点
产品应用
电路原理
管脚功能

产品介绍

OC6813,同步升压恒压封装图
OC6813,同步升压恒压细节实拍图
OC6813,同步升压恒压细节实拍图

OC6813 是一款具有低待机功耗、高效率的同步升压 DC-DC,待机电流仅 15uA。

OC6813 采用固定导通时间的 PFM 控制方式,在轻载时自动降低开关频率保持高的转换效率。

OC6813 外围仅需 3 个元件,即可实现将低输入的电池电压转换到所需要的工作电压。

OC6813 采用专利的控制技术,具有低待机功耗和轻载高效的特点。OC6813 能够在保持输出电压升压稳压条件下实现输入电流仅 15uA,尤其适合对待机时间要求高的应用。

OC6813 采用 SOT23-3 和 SOT23-5 封装。

产品特点

低静态功耗:6uA

高效率:可高达 93%

最大工作频率:370KHz

输出电压:2.2V~5.0V(步进 0.1V)

启动电压:0.9V

低纹波、低噪声

SOT23-3、SOT23-5 封装

产品应用

1~2 节干电池供电的电子设备

电子词典

数码相机

血压计

MP3

遥控玩具

无线耳机

无线鼠标键盘

医疗器械

防丢器

汽车防盗器

充电器

VCR

PDA 等手持电子设备

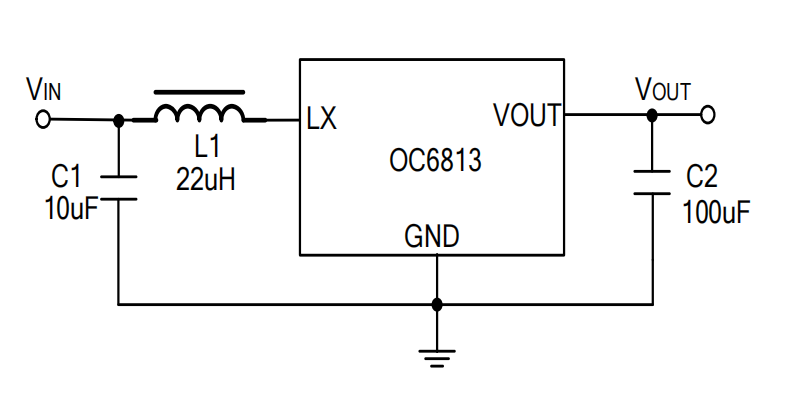

应用电路图原理

引脚定义及功能详解
