YX2119 同步升压恒压

2023-06-01 发布
产品介绍
产品特点
产品应用
电路原理
管脚功能
常见问答

产品介绍

YX2119,同步升压恒压封装图

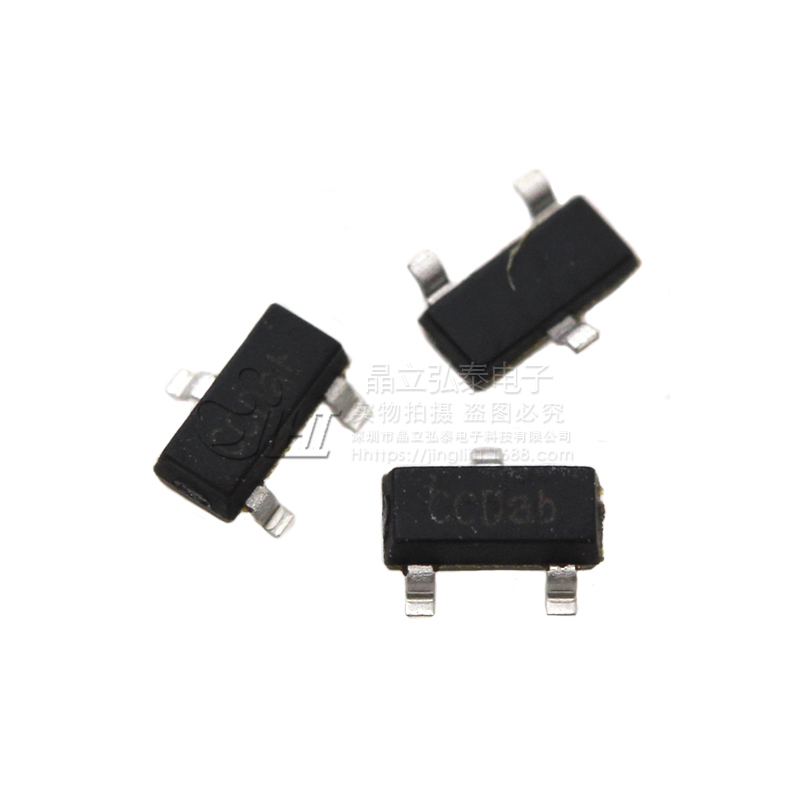

YX2119,同步升压恒压细节实拍图

Y"http://www.jlht168.com" target="_self" title="DC-DC升压转换器">DC-DC升压转换器。该芯片通过特 有的电路结构极大的改善了开关电路固有的噪声问 题,减小了其对周围电路的干扰。输出电压为 2.5~ 3.6V,振荡频率为 350KHz(典型值)。

YX2119内置开关晶体管,其外围仅需要两个元件: 电感和电容。带使能端的YX2119 具有关断功能,可使芯片损耗达到最小。 该款芯片适用于低噪声、较大电流的电池供电设备。



产品特点

低静态功耗:5uA

高效率:90%

输入电压范围:0.9~3.6V

输出电压范围:2.5V~3.6V

输出电压高精度:±2%

低纹波低噪声

最大工作频率:350KHz(典型值)

封装类型:SOT23-3L、SOT23-5、SOT23、 SOT89-3、TO92

产品应用

用于电池供电设备的电源

无线鼠标、无线键盘、照相机、摄像机、VCR、PDA、手持电话、电动玩具等便携式设备电源

要求提供电压比电池所能提供电压高的设备的电源部分

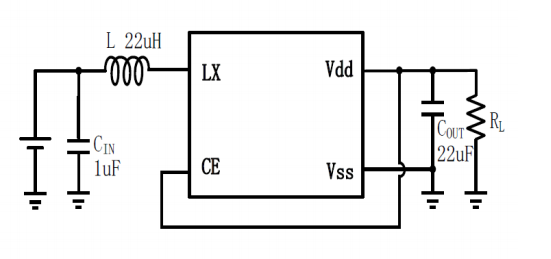

应用电路图原理

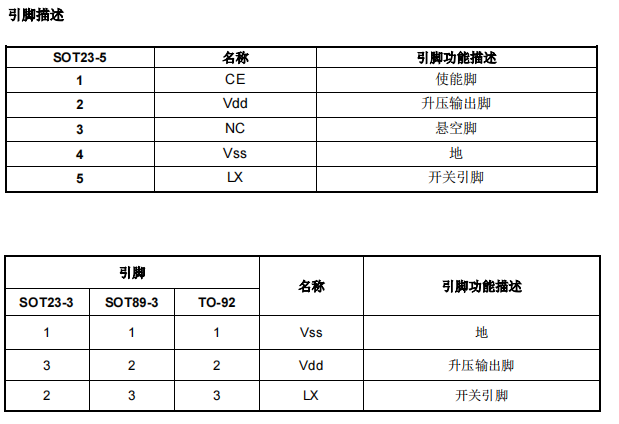

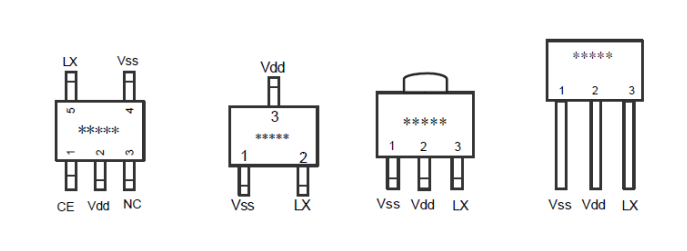

引脚定义及功能详解


YX2119常见应用开发选型咨询和故障排除办法

输入与输出:

LX端通过电感连接到输入电源电压上,其连接于功率MOSFET的源端。输出VDD既可以外接负载,同时也 提供了内部芯片的供电。


使能:

使能逻辑控制输出以及内部工作模块,一旦使能端关断,芯片可立即停止工作。同时也可以在封装时与输 出封装在一起,这样可以适用于不同的工作需求。


PCB布局:

外围元器件尽量靠近芯片,输出电容的两端必须靠近芯片,防止输出电压随开关电流变化。选取的输出电 容越大,纹波越小,响应变慢,建议选用22~100uF的输出电容。选用更小内阻的电感和低ESR的电容可以使效 率更高。


功耗考虑:

芯片结温环境温度、PCB布局、负载和封装类型等多种因素影响。功耗与芯片结温可根据以下公式计算: PD=RDS(ON)×IOUT2 根据PD,结温可由以下公式求得: TJ=PD×θJA + TA 其中:TJ 是芯片结温;TA 是环境温度;θJA是封装热阻
