NS6116 同步降压芯片
产品介绍
NS6116 是支持高电压输入的同步降压电源管理芯片，输入电压在宽范围内可实现最大 3.1A 的连续电流输出。
通过调节 FB 端口的分压电阻，可以输出 1.8V 到 28V 的稳定电压。NS6116 具有优秀的负 载调整率和线电压调整率，在全范围内不超过±5%。
NS6116 采用电流模式的环路控制原理，实现了快速的动态响应。
NS6116 工作开关频率为 130kHz，具有良好的 EMI 特性。 NS6116 内置线电压补偿，可通过调节 FB 端口的分压电阻阻值来实现。
NS6116 不仅可实现单芯片降压电源管理方案，还可以与 QC2.0/ QC3.0 识别芯 片构成快速充电电源管理方案。
另外，芯片包含多重保护功能：过温保护，输出短路保护和输入欠压保护等。
NS6116 采用 SOP8 的标准封装。
产品特点
宽输入电压范围：8V-30V
宽输出电压范围：1.8V-28V
效率可高达 92%以上
开关频率：130kHz
过热保护
SOP-8 封装
最大输出电流：3.1A
产品应用
车载充电器/适配器
线性调节前置稳压器
分布式供电系统
电池充电器
应用电路图原理

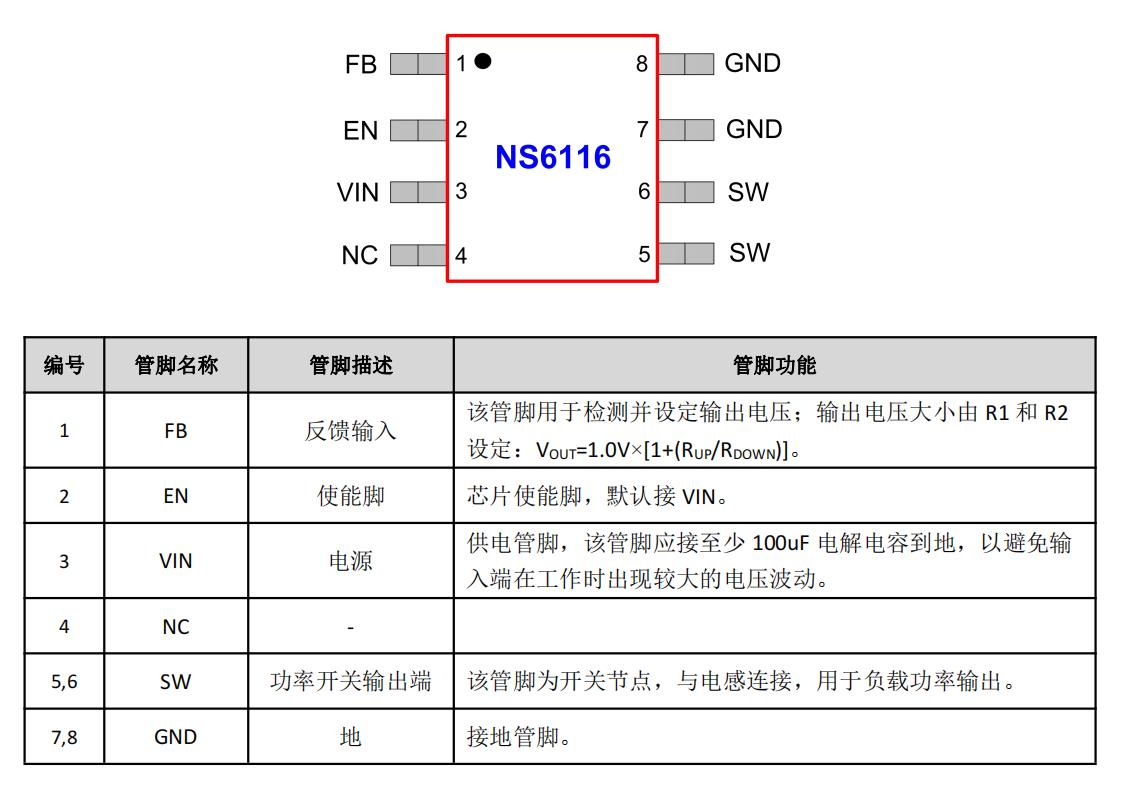

引脚定义及功能详解
NS6116常见应用开发选型咨询和故障排除办法
NS6116是一种同步降压芯片，常用于电源管理电路中。
以下是一些关于NS6116的常见问题和答案：
NS6116的主要特点是什么？
NS6116是一种高效的同步降压芯片，具有电压调节范围广、高转换效率、低静态电流和过压保护等特点。此外，它还具有输入欠压锁定、输出过流保护和过温保护等功能。
支持的输入电压范围是多少？
答：输入电压范围是8V到30V。
最大输出电流是多少？
答：最大输出电流是3.1A。
支持哪些保护功能？
答：支持输入欠压锁定、输出过流保护、过温保护和过压保护等保护功能。
电路中需要外接哪些元件？
答：需要外接输入电容、输出电感和输出电容等元件。
工作温度范围是多少？
答：工作温度范围是-40℃到125℃。
是否支持同步整流？
答：是的，NS6116支持同步整流，可以提高转换效率。
是否具有软起动功能？
答：是的，NS6116具有软起动功能，可以通过外部电容来实现软起动，避免启动时产生大电流冲击。
以下是一些NS6116同步降压芯片应用中常见故障及其解除办法：
输出电压不稳定或波动较大怎么办？
可能的原因是输出电容或输出电感选型不当、负载变化较大或输入电压波动较大等。解决办法是根据实际情况调整输出电容和输出电感的数值，或者增加输出滤波电容、减小负载变化或者增加输入电压滤波电容等。
输出电压偏高或偏低怎么办？
可能的原因是反馈电阻选型不当、输入电压波动较大、负载变化较大等。解决办法是调整反馈电阻数值，或者增加输入电压滤波电容、减小负载变化等。
输出电流异常或过载怎么办？
可能的原因是负载短路、负载过大或者芯片损坏等。解决办法是排除负载短路或负载过大的情况，如果芯片损坏则需要更换芯片。
芯片发热严重怎么办？
可能的原因是输入电压过高、负载过大、外部散热不良等。解决办法是降低输入电压、减小负载或者增强散热措施，如增加散热片等。
芯片无法启动或无输出电压怎么办？
可能的原因是输入电压低于芯片的最低工作电压、芯片损坏等。解决办法是确保输入电压在芯片的工作电压范围内，如果芯片损坏则需要更换芯片。
需要注意的是，以上解决办法仅供参考，具体解决方法应根据实际情况进行分析和处理。同时，应按照芯片的应用手册进行设计和布局，以确保电路的稳定性和可靠性。
