NS6312 同步降压芯片
产品介绍
NS6312 是支持高电压输入的同步降压电源管理芯片，在 4~30V 的宽输入电压范围内可实现 2.4A 的连续电流输出。通过调节 FB 端口的分压电阻， 可以输出 1.8V 到 28V 的稳定电压。NS6312 具有优秀的恒压/恒流(CC/C)特性。NS6312 采用电流模式的环路控制原理，实现了快速的动态响应。NS6312 工作开关频率为 130kHz，具有良好的 EMI 特性。
NS6312 内置线电压补偿，可通过调节 FB 端口的分压电阻阻值来实现。NS6312 不仅可实现单芯片降压电源管理方案，还可以与 QC2.0/ QC3.0 识别芯 片构成快速充电电源管理方案。另外，芯片包含多 重保护功能：过温保护，输出短路保护和输入欠压/ 过压保护等。
NS6312 采用 SOP8 的标准封装。
产品特点
宽输入电压范围：4V 至 30V
宽输出电压范围：1.8V 至 28V
效率可高达 92%以上
超高恒流精度：±5%
恒压精度：±5%
无需外部补偿
开关频率：130kHz
输入欠压/过压、输出短路和过热保护
SOP-8 封装
输出电流：2.4A
产品应用
车载充电器/适配器
线性调节前置稳压器
分布式供电系统
电池充电器
应用电路图原理
NS6312 采用固定频率的电流模式架构。输出电压由 FB 管脚的分压电路设定，比较器将电阻分压值与 基准电压进行比较，相应地调整电感峰值电流。
正常工作状态下，当振荡器将 R-S 锁存器置位时，上管 PMOS 功率管导通；当电流比较器将 R-S 锁存 器复位时，上管 PMOS 功率管截止，下管 NMOS 功率管导通，直到电流翻转比较器触发或下一个周期开始 时，下管 NMOS 功率管截止，上管 PMOS 功率管导通，再进行下一周期循环。

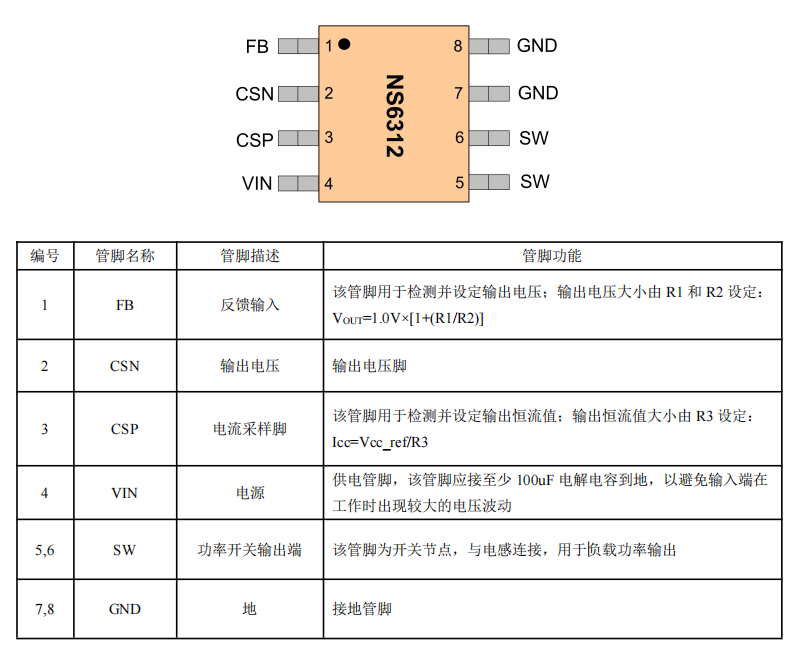

引脚定义及功能详解
6 极限工作参数
VIN 电压 -0.3V ~ 33V
FB 电压 -0.3V ~ 33V
SW 电压 -0.3V ~ 33V
CSN 电压 -0.3V ~ 33V
CSP 电压 -0.3V ~ 33V
工作温度范围 -40℃ ~ +85℃
存储温度范围 -55℃ ~ +150℃
结温范围 +150℃
焊接温度（10s 内） +265℃
注 1：超过上述极限工作参数范围可能导致芯片永久性的损坏。长时间暴露在上述任何极限条件下可能会影响芯片的可靠性 和寿命。
注 2：NS6312 可以在 0℃到 70℃的限定范围内保证正常的工作状态。超过-40℃至 85℃温度范围的工作状态受设计和工艺控 制影响。
