YX8183H 太阳能LED草坪灯芯片

2023-03-09 发布
产品介绍
产品特点
产品应用
电路原理
管脚功能

产品介绍

YX8183H,太阳能LED草坪灯芯片封装图
YX8183H,太阳能LED草坪灯芯片细节实拍图
YX8183H,太阳能LED草坪灯芯片细节实拍图

YX8183H 是一款支持太阳能 LED 驱动控制芯片,适用 于 3.7V 锂离子电池供电的太阳能产品。

YX8183H内部集成LED恒流驱动控制电路, 锂电池过充 保护和过放保护电路。该控制器具有高转换效率,最高可达 90%,可以减小太阳能电池板的功率要求。同时具 有输出电流可调等特点。

YX8183H采用环保的SOT23-5封装以及最少2个外围器件可有效减小电路PCB布板空间。

YX8183H可工作于-40°C到+85°C。

产品特点

输入电压范围:2.7V 至 4.2V

效率高达 90%

过充保护功能

过放保护功能

电池电压低至 0V 能充电

使能具有施密特特性,确保亮转暗时稳定性

最大 500mA 太阳能充电电流

LED 电流可通过电阻调节(0~300mA)

可选的 SOT23-5 封装

产品应用

3.7V 锂离子电池产品应用

3.7V 锂离子电池太阳能草坪灯

太阳能景观照明

3.7V 锂离子电池太阳能灯串

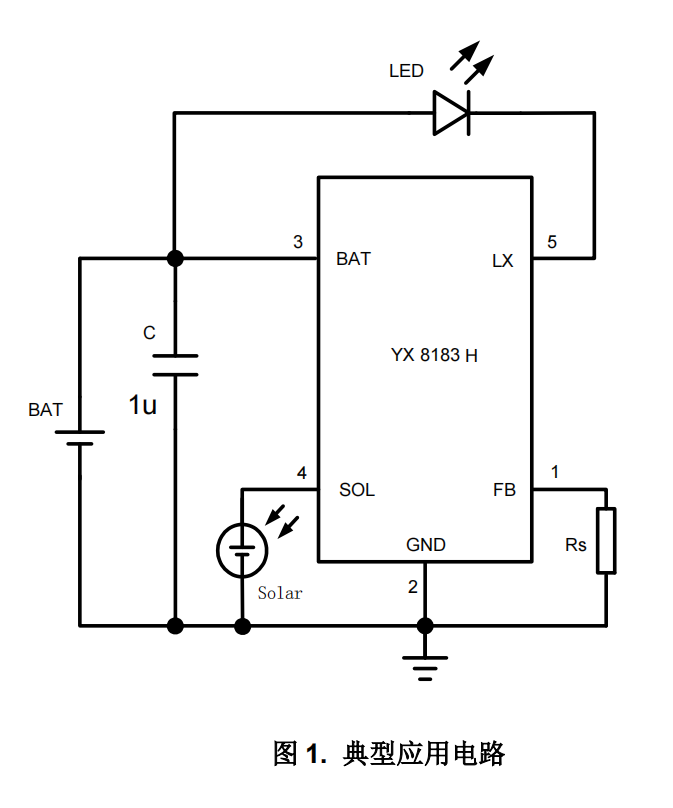

应用电路图原理

引脚定义及功能详解
