YX2811B 马达驱动芯片
产品介绍
YX2811B是一款集成单节锂电池充电管理功能、按键检测功能的马达驱动专用芯片，具有充电、充满、放电及电池低电指示功能。
YX2811B支持三种挡位输出的控制模式，可通过按键切换。
YX2811B集成了线性充电管理，充电电流高达 800mA，包括涓流充电、恒流充电、恒压充电全过 程的充电方式。
YX2811B具有多重保护功能，包括输入过压保护，过充保护，过温保护，电池欠压保护，马达堵 转及短路保护等，同时芯片端口设计了高性能的 ESD保护电路，使得该款芯片具有极高的可靠性。
YX2811B封装为简单易用的ESOP-8L封装。
产品特点
输入工作电压：4.5-5.5V
输入过压保护：6.8V
小于 2uA 静态功耗
高达 800mA 的可编程充电电流
恒压，恒流充电，并在无过热环境下进行最大 设定电流充电
精度 +1% 的 4.20V/4.35V 预设充电电压
0.1C 充电终止
3.0V 涓流充电版本
用于电池电量检测的充电电流监控输出
充电及工作状态指示引脚
三档调节，轻触按键控制
支持电池 0V 充电
支持边充边放
输入过压保护，过充保护，过温保护，电池欠 压保护，马达堵转及短路保护
ESOP-8L 封装形式
产品应用
剃须刀，小风扇，性用品等
电动牙刷
单节锂电池供电的马达类产品
应用电路图原理

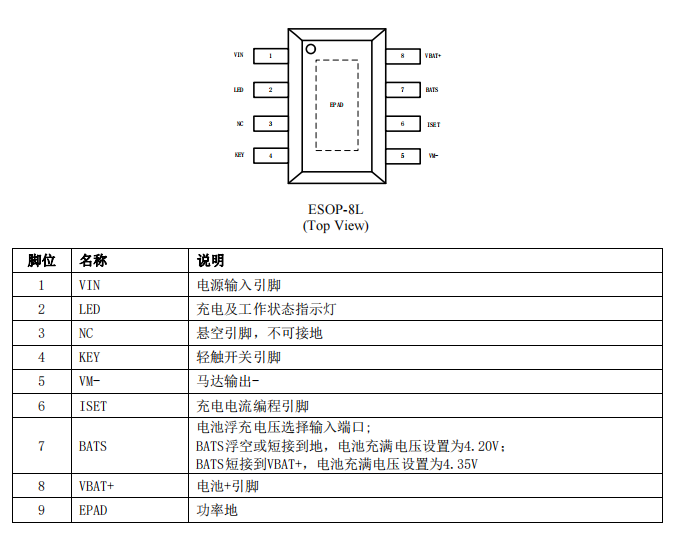

引脚定义及功能详解
YX2811B常见应用开发选型咨询和故障排除办法
YX2811B是一款具有电流控制功能的单路H桥驱动芯片，常用于驱动步进电机、直流电机和直流负载等。
以下是关于YX2811B驱动芯片的常见应用问题及其答案：
能够驱动哪些类型的电机？
答：可用于驱动步进电机、直流电机和直流负载等。
支持的最大电流是多少？
答：最大电流为0.8A可调。
电源电压范围是多少？
答：电源电压范围为4.5V至5.5V。
具有哪些保护功能？
答：具有过压保护，过充保护，过温保护，电池欠 压保护，马达堵转及短路保护功能。
芯片封装类型是什么？
答：封装类型为ESOP-8L。
工作温度范围是多少？
答：工作温度范围为-40℃至+85℃。
典型应用场景有哪些？
答：典型应用场景包括机器人、智能家居、智能仓储、智能物流、智能制造等领域的电机驱动控制。
以下是关于YX2811B马达驱动芯片常见故障排除办法：
1、驱动电机无反应
首先检查电路连接是否正确，包括电源接口、PWM控制信号接口、驱动电机接口等，检查是否有松动或接触不良的情况。其次，检查电机是否正常工作，可通过直接连接电源进行测试。如果电机正常，可能是驱动芯片故障，需要更换芯片。
2、驱动电机转速异常或不稳定
这种情况可能是PWM控制信号频率过低或过高，可通过调整PWM信号的占空比和频率来解决。同时，检查电路中是否有噪声干扰，如有需要加入电源滤波电容和信号滤波电容来解决。
3、驱动芯片发热
如果驱动芯片发热严重，可能是电路中电流过大或频繁启动电机导致的。此时可以考虑增加散热器或者减小电机的负载，同时确保电路连接正确，以避免芯片损坏。
4、驱动电机有异常噪声或震动
如果驱动电机有异常噪声或震动，可能是PWM信号频率过低或过高，或者电路中存在共模干扰。可以通过增加电容来解决共模干扰问题，或者通过调整PWM信号的频率和占空比来改善马达的运行。
5、驱动芯片损坏
如果驱动芯片损坏，需要更换新的芯片。在更换前需要检查电路连接是否正确，以避免新芯片再次损坏。同时需要注意芯片规格和电路参数的匹配，以确保芯片正常工作。
