OC5217 降压恒流芯片
产品介绍
&"https://www.jlht168.com/post/jiangyahengliuxinpian/4OV6QGq51AL8.html" >OC5217 是一款连续电感电流导通模式的降压型 LED 恒流驱动器，用于驱动一 个或多个 LED 灯串。OC5217 工作电压从 5.5v 到 30v，提供可调的输出电流，最大输出电流可达到 800mA。根据不同的输入电压和外部器件，OC5217 可以驱动供高 达数十瓦的 LED。
OC5217 内置功率开关，采用高端电流检测电路，以及兼容 PWM 和模拟调光的调光脚 DIM。当 DIM 脚电压低于 0.3v 时输出关断，进入待机状态。
OC5217 内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。 OC5217 采用专利的电路架构使得在低压差工作时输出电流无过冲，提高 LED 工作寿命，OC5217 采用专利的恒流电路具有优异的负载调整率和线性调整率。

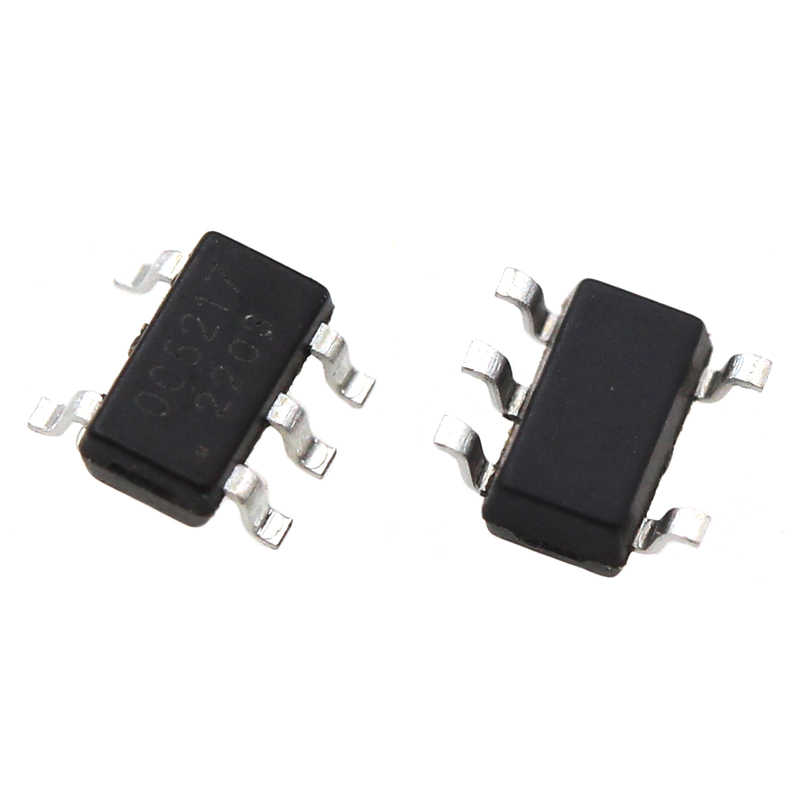

OC5217 采用 SOT23-5 封装。
产品特点
最大输出电流：800mA
高效率：96%
优异的负载调整率和线性调整率
高端电流检测
最大辉度控制频率：20KHz
滞环控制，无需环路补偿
最高工作频率：1MHz
电流精度：±3%
宽输入电压：5.5V~30V
智能过温保护
低压差无过冲
产品应用
LED 备用灯，信号灯
低压 LED 射灯代替卤素灯
汽车照明

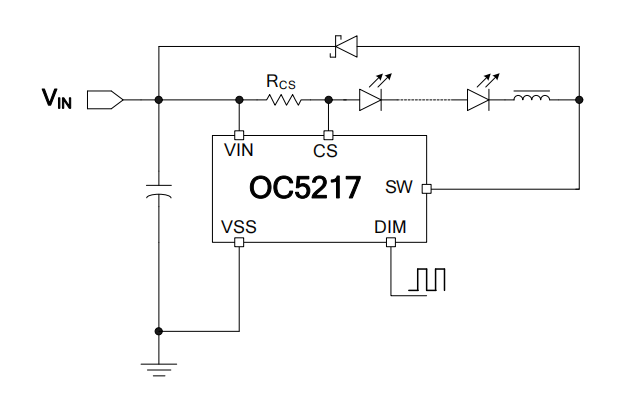

应用电路图原理
引脚定义及功能详解
OC5217常见应用开发选型咨询和故障排除办法
什么是OC5213降压LED恒流驱动芯片？
OC5213是一种高效的降压LED恒流驱动芯片，可用于驱动LED照明灯具和显示屏等应用。它采用了高效的降压拓扑结构，能够在宽输入电压范围内提供稳定的输出电流，并具有多种保护功能。
OC5213芯片的输入电压范围是多少？
OC5213芯片的输入电压范围为5.5V至30V，可以适应不同的电源电压。
OC5213芯片的输出电流范围是多少？
OC5213芯片的输出电流最高800mA，可以满足不同的LED照明灯具和显示屏的需求。
OC5213芯片的效率如何？
OC5213芯片采用了高效的降压拓扑结构和PWM调制技术，具有高达95%的转换效率，能够节省能源并减少热量产生。
OC5213芯片具有哪些保护功能？
OC5213芯片具有多种保护功能，包括过温保护、过流保护、欠压保护和短路保护等，可以保护LED照明灯具和显示屏的安全运行。
OC5213芯片如何控制输出电流？
OC5213芯片采用了恒流控制技术，可以通过外部电阻或电流采样电阻来控制输出电流，从而实现LED照明灯具和显示屏的亮度调节。
OC5213芯片的封装形式是什么？
OC5213芯片的封装形式为SOT23-5，体积小巧，易于安装和布局。
OC5213芯片适用于哪些应用？
OC5213芯片适用于LED照明灯具、信号灯、备用灯、汽车照明等应用，具有高效、稳定、可靠的特点。
OC5217驱动LED灯珠烧坏原因分析
某客户使用OC5217驱动1颗LED灯，额度电流60mA，12V输入，上电后亮一下，LED灯就烧了，反馈给我们分析原因。
如下为分析过程：
1、上电后亮一下就烧灯，初步怀疑为电流过大导致的，要求客户提供电路设计的具体参数；
2、客户反馈采样电阻阻值使用的0.5Ω；
3、查规格书，输出电流与采样电阻的关系公式如下：
4、将Rcs=0.5Ω带入上式，可算出输出电流达到200mA了，远远超过了LED额度电流的60mA。
5、反馈客户，需调整采样电阻大小，避免输出电流过大。客户选择合适的采样电阻阻值后，电路工作正常。
总结：OC5217的电流输出大小由Rcs控制，需选取合适的阻值，避免输出电流过大而烧坏LED灯珠。
