推荐IC选型表
| 封装图 | 型号 | 封装 | 充电电压 | 充电电流 | 充电模式 | 过冲保护电压 | 输出电压 | 输出电流 | 温度保护 | 特点 | 应用资料 |
|---|---|---|---|---|---|---|---|---|---|---|---|
 | GB2001 | DFN2x3-8 | 4.5-5.5V | 1.5A | Linear | 4.5V | 1.5V | 2.5A | Y | 单灯指示，4段显示；锂电池转1.5V干电池，带低压检测和NTC功能，无需外置PMOS即可同口充电和放电 | 产品详情 |
"https://www.jlht168.com/uploads/20230403/2023-4-3-1.png"/>
锂离子电池转成一般干电池目前方案
GB2001 应用设计结构

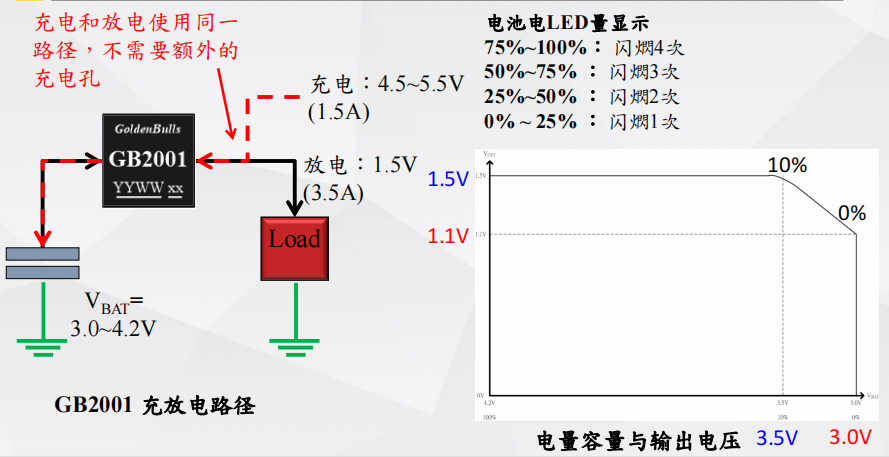

GB2001 动作说明
GB2001产品概述：
1.5V干电池输出电压
最高3A峰值电感器放电电流
4.5~5.5V充电输入电压
高达1.5A充电电流
2.5A放电电流
2.5A放电电流
效率高达95%的充放电
GB2001脚位规格
GB2002 产品概述：
1.5V干电池输出电压
最高3A峰值电感器放电电流
4.5~5.5V充电输入电压
2A充电电流
3A放电电流
3A放电电流
效率高达95%的充放电
充电和锂电池容量指示器
选项引脚打开：测试引脚用手指触摸触发
选项引脚对地短路：测试引脚下降边缘至触发
GB2002脚位规格
GB2002脚位规格
