恒流升压调光芯片是一种集成电路(IC)，用于驱动LED照明系统，通过升压(Boost)转换器将输入电压升高到适合LED的工作电压，并实现恒流驱动和调光控制功能。这种芯片结合了恒流控制和调光功能，可以实现LED照明系统的亮度调节，同时保持LED的电流恒定，以延长LED寿命并提供一致的照明效果。

　　恒流升压调光芯片通常具有以下特点和功能：

　　升压转换： 芯片内部的升压转换器将输入电压升高到适合LED的工作电压。这对于确保LED在低输入电压情况下正常工作非常重要。

　　恒流驱动： 芯片内部的恒流控制电路确保LED的电流保持恒定，以延长LED的寿命并提供一致的照明效果。恒流驱动还有助于避免电流波动对LED的损害。

　　调光功能： 这些芯片允许用户通过调整输入信号或控制信号来实现LED的调光。调光可以通过脉宽调制(PWM)等方式实现，以调节LED的亮度。

　　保护功能： 恒流升压调光芯片通常包括多种保护功能，如过电流保护、过温保护、短路保护等，以确保LED和电路在异常情况下安全运行。

　　高效能转换： 这些芯片通常具有高效的能源转换能力，以减少能源损耗并提高能源利用效率。

　　稳定性和一致性： 通过恒流控制，恒流升压调光芯片可以确保LED的亮度稳定，并在不同工作条件下提供一致的照明效果。

　　适应性： 这些芯片可以适应不同的输入电压和输出电流要求，适用于多种LED照明应用，如户外照明、室内照明等。

　　智能控制： 一些恒流升压调光芯片具有智能控制功能，可以根据环境光照水平自动调整LED的亮度，提高能源利用效率。

　　总的来说，恒流升压调光芯片是一种集成了恒流驱动和调光功能的集成电路，适用于LED照明系统，可以实现LED的亮度调节并保持稳定的电流驱动，提供高效、可靠的照明解决方案。

　　恒流升压调光芯片工作原理

　　恒流升压调光芯片的工作原理涉及到升压(Boost)转换器、恒流控制和调光控制。以下是其工作原理的详细解释：

　　升压转换器： 恒流升压调光芯片内部集成了一个升压转换器电路。升压转换器的任务是将输入电压(通常来自电池或电源)升高到适合LED的工作电压。升压模式下，能量存储在电感中，然后在开关关闭时传递给输出电路，从而实现输出电压的升高。

　　恒流控制： 芯片通过恒流控制电路确保LED的电流保持恒定。这是通过在电流检测电阻上测量LED电流，并将测量值与设定的恒流值进行比较来实现的。如果LED电流低于设定值，芯片会增加升压转换器的输出电压，从而提高LED电流。反之，如果LED电流过高，芯片会降低输出电压以降低电流。

　　调光控制： 调光功能通过改变升压转换器的开关频率或占空比来实现LED的亮度调节。通常使用脉宽调制(PWM)技术来实现调光控制。通过改变PWM信号的占空比，芯片可以控制升压转换器的输出电压和LED的亮度。

　　反馈机制： 在恒流升压调光芯片中，反馈回路非常重要。它会监测LED电流、输出电压和其他参数，将这些信息反馈给芯片的控制电路，以实现恒流驱动和调光控制。

　　保护机制： 这些芯片通常还包括多种保护机制，如过电流保护、过温保护、短路保护等，以确保LED和电路在异常情况下安全运行。

　　稳压和滤波： 为了确保输出电压的稳定性和纹波的控制，芯片可能还包含稳压电路和滤波电容。

　　综上所述，恒流升压调光芯片的工作原理是通过升压转换器将输入电压升高，并通过恒流控制和调光控制来实现LED的电流恒定和亮度调节。这种设计能够为LED照明系统提供高效、稳定和可调节的驱动解决方案，满足不同亮度需求。

　　恒流升压调光芯片有哪些种类

　　恒流升压调光芯片有多种不同的种类和型号，每种类型都可能适用于不同的LED照明应用和需求。以下是一些常见的恒流升压调光芯片的种类：

　　单通道恒流升压调光芯片： 这种类型的芯片适用于单一LED或LED串联驱动的应用。它可以将输入电压升高并恒流驱动LED，同时支持调光控制。

　　多通道恒流升压调光芯片： 多通道芯片具有多个输出通道，可用于驱动多个LED串联或并联。每个通道可以独立地进行恒流驱动和调光控制。

　　智能调光恒流升压芯片： 这些芯片具有智能控制功能，可以根据环境光照水平自动调整LED的亮度，实现能源节约和自适应照明。

　　高精度恒流升压调光芯片： 高精度芯片可提供更精确的恒流控制和调光功能，适用于对LED亮度要求较高的应用。

　　集成式恒流升压调光芯片： 这种类型的芯片集成了多种功能，如升压转换、恒流控制和调光控制，可以简化设计并减少外部元件的数量。

　　电池管理恒流升压调光芯片： 这些芯片不仅用于驱动LED，还包括电池管理功能，用于延长电池寿命和优化电池充放电。

　　可编程恒流升压调光芯片： 可编程芯片允许用户根据特定需求进行编程，实现定制的恒流驱动和调光解决方案。

　　高效能转换恒流升压芯片： 这些芯片具有高效的能源转换能力，以减少能源损耗和热量产生。

　　请注意，市场上还有其他许多不同类型的恒流升压调光芯片，每种类型都具有不同的特点和应用。在选择芯片时，应根据具体的LED照明需求和应用场景来进行评估，以确保选择适合的芯片类型。

　　恒流升压调光芯片的作用

　　恒流升压调光芯片在LED照明系统中具有多种重要作用，旨在提供稳定、高效、可调节的LED驱动解决方案。以下是恒流升压调光芯片的主要作用：

　　LED恒流驱动： 恒流升压调光芯片通过恒流控制电路确保LED的电流保持恒定。恒流驱动有助于延长LED的寿命，提供一致的照明效果，并避免电流波动对LED的损害。

　　升压转换： 芯片内部的升压转换器将输入电压升高到适合LED的工作电压，使LED在不同输入电压下正常工作，适用于各种电源和应用场景。

　　调光控制： 调光功能允许用户根据需要调整LED的亮度，从而在不同场景下实现灵活的照明需求。调光可以通过脉宽调制(PWM)等方式实现。

　　高效能转换： 恒流升压调光芯片通常具有高效的能源转换能力，以最大限度地减少能源损耗，提高能源利用效率。

　　保护功能： 这些芯片通常包括过电流保护、过温保护、短路保护等保护功能，确保LED和电路在异常情况下安全运行。

　　稳定性和一致性： 恒流控制保持LED的亮度稳定，并在不同工作条件下提供一致的照明效果，增强了照明系统的质量和可靠性。

　　智能控制： 一些恒流升压调光芯片具有智能控制功能，可以根据环境光照水平自动调整LED的亮度，实现能源节约和自适应照明。

　　适应性： 恒流升压调光芯片适用于多种LED照明应用，如室内照明、户外照明、景观照明等，具有广泛的适用性。

　　总的来说，恒流升压调光芯片的作用是为LED照明系统提供高效、稳定、可调节的驱动解决方案，满足不同照明需求，并在多种应用场景中提供可靠的LED照明效果。

　　恒流升压调光芯片怎么样

　　恒流升压调光芯片是一种非常有用且广泛应用于LED照明系统的集成电路。它们具有多种功能和特点，使其成为LED照明领域中的重要组成部分。以下是恒流升压调光芯片的一些优点和评价：

　　优点：

　　恒流驱动： 恒流功能确保LED的电流保持恒定，从而延长LED的寿命，提供一致的照明效果，并避免电流波动对LED的损害。

　　升压转换： 升压转换器将输入电压升高到适合LED的工作电压，使LED在不同输入电压下正常工作，适用于各种电源和应用场景。

　　调光控制： 调光功能允许用户根据需要调整LED的亮度，从而在不同场景下实现灵活的照明需求。

　　高效能转换： 恒流升压调光芯片通常具有高效能转换能力，以最大限度地减少能源损耗，提高能源利用效率。

　　保护功能： 这些芯片通常包括过电流保护、过温保护、短路保护等保护功能，确保LED和电路在异常情况下安全运行。

　　稳定性和一致性： 恒流控制保持LED的亮度稳定，并在不同工作条件下提供一致的照明效果，增强了照明系统的质量和可靠性。

　　适应性： 恒流升压调光芯片适用于多种LED照明应用，如室内照明、户外照明、景观照明等，具有广泛的适用性。

　　不足：

　　成本： 由于具有多种功能和保护特性，恒流升压调光芯片可能相对较昂贵，这可能会影响一些成本敏感的应用。

　　复杂性： 部分复杂的设计和调试可能需要更多的工程资源和时间。

　　总的来说，恒流升压调光芯片在LED照明系统中具有重要作用，可以提供高效、稳定和可调节的LED驱动解决方案，满足不同照明需求。在选择和应用这些芯片时，需要根据具体的应用场景和要求进行评估，以确保获得最佳的照明效果和性能。

　　更多热门恒流升压调光芯片型号推荐： OC3002，OC6700，OC6700B，OC6701，OC6701B，OC6702，OC6702B，OC6780，OC6781

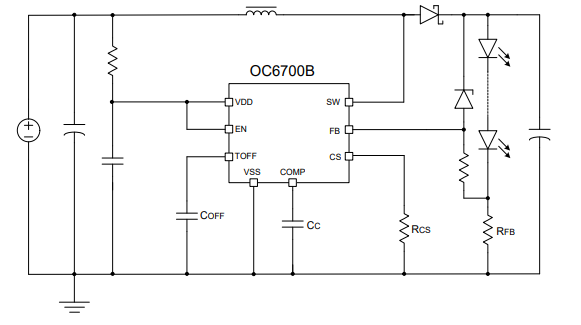

　　恒流升压调光芯片型号推荐OC6700B详细介绍

　　OC6700B 是一款内置 60V 功率 NMOS 高效率、高精度的升压型大功率 LED 恒流驱动芯片。

　　OC6700B 采用固定关断时间的控制 方式，关断时间可通过外部电容进行调节， 工作频率可根据用户要求而改变。

　　OC6700B 通过调节外置的电流采样 电阻，能控制高亮度 LED 灯的驱动电流， 使 LED 灯亮度达到预期恒定亮度。

　　在 EN 端加 PWM 信号，还可以进行 LED 灯调光。

　　OC6700B 内部集成了 VDD 稳压管， 软启动以及过温保护电路，减少外围元件 并提高系统可靠性。

　　OC6700B 采用 ESOP8 封装。散热片 内置接 SW 脚。

　　恒流升压调光芯片型号OC6700B产品特点：

　　宽输入电压范围：2.6V~60V

　　内置 60V 功率 MOS

　　高效率：可高达 95%

　　最大工作频率：1MHz

　　FB 电流采样电压：250mV

　　芯片供电欠压保护：2.3V

　　关断时间可调

　　智能过温保护

　　软启动

　　内置 VDD 稳压管

　　恒流升压调光芯片型号OC6700B的应用

　　LED 灯杯

　　单节电池以上供电的 LED 灯串

　　平板显示 LED 背光

　　大功率 LED 照明

　　恒流升压调光芯片型号OC6700B常见应用开发问答和故障解决办法

　　问：主要应用有哪些?

　　答：主要应用于LED照明领域，如LED路灯、LED景观灯、LED广告牌、LED车灯、LED工业灯等场合，可用于各种LED灯具的高效驱动。

　　一些开发应用常见问题，比如：

　　1. 兼容性问题： OC6700B为新一代芯片，在一些老的硬件或软件平台上可能会存在兼容性问题。

　　2. 隔离问题： OC6700B为高压芯片，需要进行隔离设计以保证安全。

　　3. 超出工作温度范围： OC6700B的工作温度范围为-40℃至+125℃。如果超出范围，当芯片内部温度超过 135 度以 上时，过温调节开始起作用：随温度升高输入峰值电流逐渐减小，从而限制输入功率，增强系统可靠性。

　　4. PCB设计： PCB电路板设计对于照明芯片的稳定工作也十分重要。

　　5. 光源匹配： 大功率LED照明芯片的光源匹配也是一个常见的问题。

　　OC6700B常见的故障问题包括芯片发热、输出电压异常、短路等等。

　　解决方案如下：

　　1. 检查散热情况并进行必要的加强或更换。

　　2. 检查电路连接并进行修复或更换。

　　3. 检查负载短路情况并解除短路。

　　4. 检查电源电压，确保电源电压稳定。

　　5. 检查升压电路设计是否合理，以保证芯片正常工作。

　　6. 如果以上方法不起作用，请咨询在线技术支持协助解决问题。
