DMX512是一种广泛用于舞台照明和景观灯控制的通信协议。要理解DMX512差分并联景观灯LED驱动控制芯片的工作原理，需要考虑以下几个关键方面：

　　DMX512协议：DMX512协议是一种串行通信协议，通常使用RS-485物理层，用于将控制信号传输到LED控制器。该协议将控制信号分为512个通道，每个通道代表一个参数或一个LED灯的控制。

　　差分信号传输：DMX512协议使用差分信号传输，这意味着它使用两个导线(正极和负极)来传输信号。这种差分传输可以减少电磁干扰和信号失真。

　　DMX地址设置：每个LED控制器都有一个唯一的DMX地址，通常通过拨码开关或软件设置。这个地址确定了LED控制器在DMX信号链中的位置，以便可以单独控制每个控制器。

　　PWM控制：LED控制芯片负责接收来自DMX512信号的数据，并将其转换为LED的控制信号。通常，LED的亮度和颜色是通过PWM(脉冲宽度调制)控制来实现的。芯片会根据接收到的DMX数据来调整PWM输出，从而控制LED的亮度和颜色。

　　电源管理：LED控制芯片通常需要外部电源供应，以为LED提供所需的电力。电源管理部分负责确保电源电压和电流在适当范围内，以保证LED的正常运行。

　　DMX512信号传输和解析：LED控制芯片负责解析来自DMX512信号的数据，根据指令调整LED的状态。这通常包括解析DMX通道中的亮度和颜色数据，并相应地调整PWM输出。

　　效果和动画控制：一些LED控制芯片还可以实现各种照明效果和动画，例如颜色渐变、闪烁和颜色切换，这些效果可以通过DMX控制来实现。

　　DMX512差分并联景观灯LED驱动控制芯片的原理是接收DMX512协议的控制信号，解析该信号，然后使用PWM控制LED的亮度和颜色，以实现所需的照明效果。这使得用户可以通过DMX控制器轻松控制LED灯光，创建各种视觉效果和场景。

　　DMX512差分并联景观灯LED驱动控制芯片作用

　　DMX512差分并联景观灯LED驱动控制芯片的作用是实现对LED景观灯的精确和灵活的控制。以下是该芯片的主要功能和作用：

　　接收DMX512信号：芯片能够接收来自DMX512协议的数字信号，这些信号包含了对LED景观灯进行控制的指令。DMX512信号通常是由控制台或控制器发送的，用于定义灯光效果和参数。

　　解析DMX数据：芯片能够解析接收到的DMX数据，包括通道数据和命令。通道数据表示LED灯的亮度、颜色和特定效果的设置，而命令指示LED的操作，如开/关、颜色切换或效果切换。

　　PWM输出：芯片通过脉冲宽度调制(PWM)技术生成LED灯的控制信号。PWM信号控制LED的亮度，允许你实现平滑的亮度调节，而且可以以高速切换来混合颜色。

　　DMX地址设置：通常，芯片允许你设置每个LED控制器的DMX地址，以便单独控制每个景观灯。这使得你可以在一个DMX信号链上连接多个LED景观灯，每个景观灯都可以有不同的控制设置。

　　电源管理：芯片通常需要外部电源供应，以为LED景观灯提供电力。它可能包括电源管理电路，以确保LED灯稳定运行，避免电流波动和过电流。

　　效果和动画控制：一些芯片具有内置的效果和动画控制功能，使你可以创建各种照明效果，如颜色渐变、闪烁、流水灯效果等。

　　总的来说，DMX512差分并联景观灯LED驱动控制芯片的作用是将数字控制信号转化为实际的LED景观灯的亮度、颜色和效果。它允许用户通过DMX512控制器或控制台来精确控制和编程景观灯，以创建各种吸引人的照明场景和效果，适用于舞台、景观照明和其他应用。

　　DMX512差分并联景观灯LED驱动控制芯片选购

　　DMX512是一种常用于灯光控制的通信协议，通常用于控制舞台照明、景观灯和其他灯光设备。要控制差分并联的LED景观灯，你需要一个适用于DMX512协议的LED驱动控制芯片。以下是一些步骤，以帮助你选择和使用这样的芯片：

　　芯片选择：

　　首先，确保你选择的芯片支持DMX512协议。常见的DMX512控制芯片制造商包括Texas Instruments、Maxim Integrated、Microchip等。

　　确保芯片具有足够的PWM(脉冲宽度调制)输出通道，以控制你的LED景观灯的数量和颜色。

　　电源需求：

　　确保了解所选芯片的电源需求。你需要为芯片和LED灯提供适当的电源。

　　DMX512接口：

　　确保芯片具有DMX512接口，通常是RS-485或UART接口。

　　控制软件：

　　开发或获取一个支持DMX512协议的控制软件，以便与芯片进行通信。

　　DMX地址设置：

　　设置每个景观灯的DMX地址，以便能够单独控制每个灯。这通常是通过芯片上的DIP开关或软件设置完成的。

　　连接：

　　连接DMX512信号源(通常是一个控制器或控制台)到芯片的DMX512输入端口。

　　连接芯片的PWM输出到LED灯。

　　控制：

　　使用DMX512协议控制软件发送控制命令和效果来控制LED景观灯的亮度、颜色和效果。

　　测试：

　　在正式使用前，确保测试所有连接和控制功能，以确保一切正常运作。

　　维护和保养：

　　定期检查并维护LED景观灯和控制芯片，以确保它们的正常运行。

　　请注意，差分并联的LED景观灯通常具有不同的控制需求，例如RGB颜色混合、亮度控制等。因此，确保你的选定芯片支持所需的控制功能，并根据需要进行编程和配置。

　　如果你不熟悉硬件设计和编程，可能需要寻求专业帮助，或者购买预制的LED控制器，这些控制器通常已经集成了DMX512支持。

　　景观亮化设计主要对建筑物，景点等不同场所进行夜景照明，通过人为的设计和创作，让其在灯光作用下显得更具艺术感，或者说更加有美感，利用夜景创造不同的气氛与带来不一样的效果。目前景观亮化DMX512并联芯片工程安装调试与售后，都需要通过专业控制器设置地址与参数，非专业人员无法操作。

　　为了解决生产测试，工程调试与售后维修时，需要写址和芯片其它参数设置问题。明微电子通过大量的研发投入，首创自适用功能与自动编址功能，有效解决DMX512并联系列灯具工程现场需通过专业控制器写址与参数设置问题。

　　DMX512差分并联景观灯LED驱动控制芯片特点：

　　自适用/自动编址/自动寻址

　　断点亮灯识别功能

　　地址线开路检测功能

　　OUT端口开启宽度延时7级可选

　　OUT输出刷新频率4K

　　灰度等级：65536

　　GAMMA2.0/2.2可选

　　OUT端口耐压40V

　　支持5V-36V电源供电，内置5V稳压功能

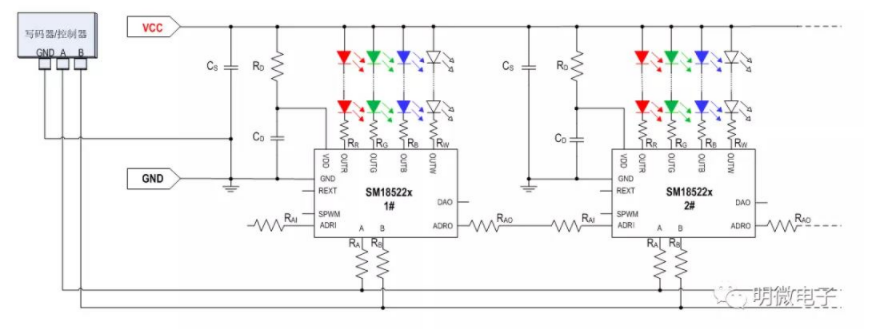

　　DMX512差分并联景观灯LED驱动控制芯片方案典型应用：

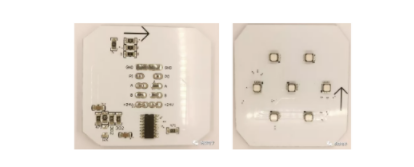

　　应用实例：

　　24V RGB点光源：

     更多热门DMX512差分并联景观灯LED驱动控制芯片型号推荐

型号（封装形式	类型	通道数	灰度级别	耐压	输出电流	电流增益	输出频率	初始状态（自动编码）	应用领域
SM17500P	差分	转发	-	-	-	-	-	自定义（无）	装饰照明、建筑外观/情景照明
SM16512P/PK	差分	4	256	30V	<60mA	无	3.6KHz	可选（无）	装饰照明、建筑外观/情景照明
SM16512PS	差分	4	256	30V	17mA	无	3.6KHz	可选（无）	装饰照明、建筑外观/情景照明
SM18512P/PK	差分	4	256	40V	<60mA	32级	4KHz	自定义（有）	装饰照明、建筑外观/情景照明
SM18512PS	差分	4	256	40V	<17mA	32级	4KHz	自定义（有）	装饰照明、建筑外观/情景照明
SM18512SK	差分	4	256	40V	<17mA	32级	4KHz	自定义（有）	装饰照明、建筑外观/情景照明
