什么是液晶led升压恒流芯片?

　　液晶led升压恒流芯片是一种专用于液晶显示器(LCD)背光照明的驱动芯片，它具有升压和恒流控制功能，用于提供稳定的电流输出，以驱动液晶屏幕的背光单元。这些芯片的主要作用是确保LCD的背光亮度稳定，提供高效的能源转换，以及支持调光功能，从而实现更好的显示效果和能源管理。

　　液晶LED升压恒流芯片通常具有以下特点和功能：

　　升压转换功能： 这些芯片可以将输入电压升高到适合LCD背光照明所需的工作电压水平。由于LED通常需要较高的工作电压，而供电电压可能较低，升压转换功能能够确保背光单元正常工作。

　　恒流控制： 背光LED的亮度通常需要恒定的电流驱动，以保持显示的稳定亮度和色温。恒流控制功能可以确保在不同负载情况下提供稳定的电流输出，以实现背光的一致性。

　　高效能源转换： 液晶LED升压恒流芯片通常采用同步升压转换器技术，以提高能源转换效率，减少能量损耗和热量产生。这有助于延长LCD背光和芯片的寿命。

　　调光功能： 一些芯片支持外部调光输入，允许用户根据需要调整LCD背光的亮度，从而实现能源管理和环境适应性。

　　保护功能： 这些芯片通常具有多种保护功能，如过流保护、短路保护、过温保护等，以确保LCD背光和芯片在异常情况下安全运行。

　　适应性： 液晶LED升压恒流芯片可以适应不同尺寸和类型的LCD屏幕，以及不同的应用场景，如电视、显示器、手机等。

　　总之，液晶LED升压恒流芯片是一种关键的电子组件，用于驱动LCD背光照明，以实现稳定的显示效果、高效的能源转换和保护功能，从而提升液晶显示器的性能和可靠性。

　　液晶led升压恒流芯片的工作原理?

　　液晶LED升压恒流芯片的工作原理涉及升压转换和恒流控制两个主要方面。以下是其基本的工作原理步骤：

　　升压转换： 液晶LED升压恒流芯片中的升压转换器部分负责将输入电压升高到适合LCD背光LED工作的电压水平。这是通过周期性地打开和关闭电路中的开关元件(通常是MOSFET)来实现的。在每个开关周期内，电能被存储在电感中，然后在开关关闭时通过二极管传输到输出电路。这样，通过多个周期的循环，输出电压被升高到所需水平。

　　恒流控制： 恒流控制是确保LCD背光LED输出电流保持恒定的关键步骤。这部分电路通过监测输出电流并进行反馈调整，以保持恒定的输出电流。通常，反馈回路会将实际输出电流与设定值进行比较，然后根据比较结果来调整升压转换器的工作状态。如果输出电流低于设定值，芯片会增加开关的工作时间，以提供更多电能来增加输出电流。相反，如果输出电流超过设定值，芯片会减少开关的工作时间，以限制电流。

　　反馈回路： 反馈回路通常包括一个比较器或放大器，用于监测输出电流并将其与设定值进行比较。根据比较结果，反馈信号被发送回到升压转换器，以调整开关的工作状态。

　　保护功能： 液晶LED升压恒流芯片通常还包括过流保护、短路保护和过温保护等功能，以确保LCD背光LED和芯片的安全运行。

　　综上所述，液晶LED升压恒流芯片通过升压转换和恒流控制两个主要步骤，实现将输入电压升高到适合LCD背光LED工作的电压水平，并提供稳定的恒流输出。这种工作原理能够确保LCD的背光亮度和性能稳定，同时保护LED和芯片免受过流和过温等问题的影响。

　　液晶led升压恒流芯片的应用领域?

　　液晶LED升压恒流芯片主要用于液晶显示器(LCD)的背光照明，以提供稳定的亮度和能源效率。以下是液晶LED升压恒流芯片的一些主要应用领域：

　　电视和显示器： 液晶LED升压恒流芯片广泛应用于电视和计算机显示器的背光照明。它们能够确保显示器的亮度稳定，提供均匀的背光，并支持调光功能，以适应不同的显示场景和环境。

　　笔记本电脑和平板电脑： 在移动设备领域，液晶LED升压恒流芯片用于笔记本电脑、平板电脑和其他便携式设备的屏幕背光，为用户提供清晰的显示效果和良好的能源管理。

　　手机和智能设备： 智能手机、智能手表和其他移动智能设备也使用液晶LED升压恒流芯片来驱动屏幕背光，以实现高亮度和稳定的显示效果。

　　汽车显示屏： 汽车内部的仪表板显示屏、中控屏幕和娱乐系统屏幕通常也需要液晶背光照明，液晶LED升压恒流芯片能够为这些显示屏提供可靠的背光驱动。

　　工业控制和嵌入式系统： 在工业控制设备、嵌入式系统和自动化领域，液晶LED升压恒流芯片可以用于显示控制和信息展示。

　　医疗仪器和设备： 液晶LED升压恒流芯片也用于医疗仪器和设备的显示屏背光，以提供清晰的显示效果和稳定的亮度。

　　户外广告牌和显示屏： 在户外广告牌、显示屏和信息展示中，液晶LED升压恒流芯片可以确保在不同的环境条件下提供可见的亮度和图像质量。

　　总的来说，液晶LED升压恒流芯片在液晶显示器的背光照明中发挥着关键作用，为各种应用领域提供稳定的亮度和高效的能源转换，从而提升显示效果和用户体验。

　　相关液晶LED升压恒流芯片推荐：OC3002，OC6700，OC6700B，OC6701，OC6701B，OC6702，OC6702B，OC6780，OC6781

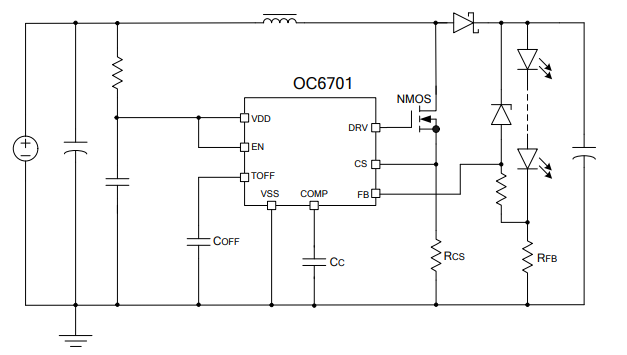

　　热门液晶LED升压恒流芯片推荐型号OC6701介绍

　　OC6701 是一款高效率、高精度的升 压型大功率 LED 恒流驱动控制芯片。 OC6701 内置高精度误差放大器，固 定关断时间控制电路，恒流驱动电路等， 特别适合大功率、多个高亮度 LED 灯串恒 流驱动。

　　OC6701 采用固定关断时间的控制方 式，关断时间可通过外部电容进行调节， 工作频率可根据用户要求而改变。

　　OC6701 通过调节外置的电流采样电 阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。

　　在 EN 端 加 PWM 信号，还可以进行 LED 灯调光。 OC6701 内部集成了 VDD 稳压管，软 启动以及过温保护电路，减少外围元件并 提高系统可靠性。

　　OC6701 采用 SOP8 封装。

　　液晶LED升压恒流芯片OC6700B 产品特点?

　　宽输入电压范围：3.6V~100V

　　高效率：可高达 95%

　　最大工作频率：1MHz

　　CS 限流保护电压：250mV

　　FB 电流采样电压：250mV

　　芯片供电欠压保护：3.2V

　　关断时间可调

　　智能过温保护

　　软启动

　　内置 VDD 稳压管

　　液晶LED升压恒流芯片OC6700B产品应用

　　LED 灯杯

　　电池供电的 LED 灯串

　　平板显示 LED 背光

　　大功率 LED 照明
