LED灯杯的升压恒流芯片是一种电子元件，专门设计用于驱动LED灯杯的电源电路。这些芯片的主要功能是将低电压输入(如电池电压)升压到足够高的电压以满足LED的工作电压要求，并同时确保LED以恒定的电流运行，从而保持恒定的亮度。

　　升压恒流芯片通常具有以下特点和功能：

　　升压功能：这些芯片包含升压转换器，用于将输入电压升压到LED所需的电压水平。这对于确保LED在低电池电压或其他低电压源下正常工作至关重要。

　　恒流输出：升压恒流芯片的核心功能是确保LED以恒定的电流运行。这有助于维持恒定的亮度，无论电池电压如何变化。

　　高效率：为了延长电池寿命或减少电能损耗，这些芯片通常被设计为高效率设备，以最大程度地减少功耗。

　　PWM控制：一些芯片使用脉冲宽度调制(PWM)控制技术，以实现电流调节。通过在开关电路中调整脉冲的宽度和频率，芯片可以有效地控制电流输出。

　　保护功能：升压恒流芯片通常还具有过热保护、短路保护和低电池电压保护等保护功能，以确保电路和LED的安全操作。

　　这些升压恒流芯片广泛应用于LED灯杯、手持式LED手电筒、便携式照明设备以及其他需要便携式电源的LED照明应用。通过选择合适的升压恒流芯片，可以实现高效、可靠的LED照明解决方案，同时延长电池寿命。选择芯片时，需要根据输入电压范围、输出电流需求、效率、保护功能和其他应用特定需求来进行合理的选型。

　　升压恒流芯片有哪些应用

　　LED灯杯的升压恒流芯片可以应用于多种照明和照明控制应用，以确保LED灯在不同电源电压下稳定工作。以下是LED灯杯升压恒流芯片的一些主要应用领域：

　　室内照明：LED灯杯广泛用于家庭、商业和工业室内照明。升压恒流芯片确保LED灯在不同电源条件下提供稳定的亮度和光输出。

　　户外照明：户外LED灯杯，如路灯、景观照明和广告牌照明，通常需要在不同的环境条件下工作。升压恒流芯片可以确保这些灯具在电源电压波动时保持一致的照明水平。

　　汽车照明：升压恒流芯片在汽车前照灯、尾灯、车内照明和仪表板照明中得到广泛应用。这些芯片能够适应汽车电池电压的变化，提供可靠的照明。

　　手持式照明设备：手持式LED手电筒、头灯和搜救灯通常由电池供电，而升压恒流芯片可确保它们在电池电量下降时保持亮度。

　　LED装饰灯：LED装饰灯常用于节日装饰、室内装饰和景观照明。升压恒流芯片能够提供一致的亮度和颜色控制。

　　太阳能照明：太阳能LED灯杯使用太阳能电池板供电，因此电源电压可能受天气和日照条件的影响。升压恒流芯片有助于稳定LED照明。

　　工业和商业应用：LED灯杯在工业照明、商业照明和仓库照明中非常常见。升压恒流芯片可确保这些应用中的LED灯具以一致的亮度工作。

　　医疗设备：LED灯杯在医疗设备中用于照明和指示。升压恒流芯片可确保医疗设备的可靠性和稳定性。

　　总之，LED灯杯的升压恒流芯片在各种照明和照明控制应用中发挥着关键作用，确保LED灯在不同电源条件下提供一致的亮度和性能。这些芯片的选型应根据具体的应用需求和规格来进行，以满足亮度、效率、电池寿命和稳定性等方面的要求。

　　恒流升压芯片选型原则

　　在选择恒流升压芯片时，您需要考虑一系列要求和因素，以确保选取的芯片能够满足您的应用需求。以下是恒流升压芯片选型的一些主要要求：

　　输出电流需求：首要的要求是确定您的应用所需的恒定输出电流。这个电流值将直接影响芯片的选择，因为您需要一个具有足够高的额定输出电流的芯片来满足您的需求。

　　输入电压范围：考虑您的电源电压范围，确保选取的芯片能够在您的输入电压范围内正常工作。有些应用需要适应不同电池电压或电源电压的变化。

　　输出电压：确定所需的输出电压水平。升压芯片的目标是将输入电压升压到满足负载需求的电压。确保选取的芯片具有足够高的输出电压来满足您的应用。

　　效率要求：考虑电路的效率，尤其是在电池供电的情况下。高效率可以延长电池寿命并减少热量产生。

　　电路拓扑：根据您的应用需求，选择适当的电路拓扑，如升压、降压或升降压。确保芯片支持所需的电路拓扑。

　　开关频率：了解芯片的工作频率，这会影响电路性能和尺寸。高频率可以减小电感和电容的尺寸，但可能会导致更高的功耗。

　　保护功能：芯片通常具有多种保护功能，如过热保护、短路保护、低电池电压保护等。根据您的应用需要选择合适的保护功能。

　　封装类型：选择适合您的电路布局和空间限制的芯片封装类型。常见的封装包括SOT、QFN、DFN等。

　　成本和供应：考虑成本和供应情况。确保选取的芯片符合您的预算，并可在需要时获得足够的供应。

　　可调性：一些恒流升压芯片具有可调电流输出的功能，您可以根据需要调整输出电流。这对于需要动态控制亮度的LED驱动器应用非常有用。

　　稳定性：芯片的稳定性对于电路性能非常重要。了解芯片在不同负载条件下的稳定性和反馈回路设计。

　　数据手册：仔细阅读芯片的数据手册，以获取详细的性能和规格信息。数据手册通常包括电路应用示例，有助于您了解如何正确使用芯片。

　　更多热门用于LED灯杯的升压恒流芯片型号推荐：OC3002，OC6700，OC6700B，OC6701，OC6701B，OC6702，OC6702B，OC6780，OC6781

　　LED灯杯的升压恒流芯片推荐型号OC6700详细介绍：

　　OC6700 是一款内置60V功率NMOS 高效率、高精度的升压型大功率LED恒流驱动芯片。

　　OC6700采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。

　　OC6700通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在EN端加PWM信号，还可以进行LED灯调光。

　　OC6700内部集成了VDD稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。

　　OC6700采用ESOP8封装。散热片内置接SW脚。

　　LED灯杯的升压恒流芯片推荐型号OC6700产品特点

　　宽输入电压范围：3.6V~60V

　　内置60V功率MOS

　　高效率：可高达95%

　　最大工作频率：1MHz

　　FB电流采样电压：250mV

　　芯片供电欠压保护：3.2V

　　关断时间可调

　　智能过温保护

　　软启动

　　内置VDD稳压管

　　LED灯杯的升压恒流芯片推荐型号OC6700型号应用领域

　　LED灯杯

　　电池供电的LED灯串

　　平板显示LED背光

　　大功率LED照明

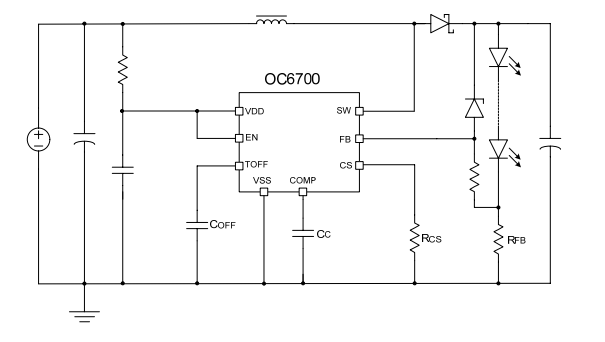

　　LED灯杯的升压恒流芯片推荐型号OC6700管脚图
