在现代室内装饰中，LED装饰灯的应用越来越广泛。而在LED灯带的运行中，单线归零码(SID)串联驱动芯片起着关键作用。单线归零码(Single Line Zero Code，SID)串联驱动芯片并不是一个通常使用的术语或标准术语。从我所知的信息来看，SID不常用于描述LED装饰灯照明的驱动芯片或通信协议。

　　通常情况下，LED装饰灯照明系统使用的驱动芯片采用标准的通信协议，如PWM(脉冲宽度调制)、SPI(串行外设接口)或I2C(Inter-Integrated Circuit)。这些协议用于控制LED的亮度、颜色和特效。如果您正在寻找特定类型的LED装饰灯照明驱动芯片，建议您查找符合您项目需求的通信协议和功能的LED控制芯片，而不是使用SID这个术语。

　　SID串联驱动芯片具备以下工作原理：

　　串联连接：在LED装饰灯照明系统中，通常会使用多个LED模块来创建不同的光效。SID串联驱动芯片允许您将多个LED模块串联连接在一条电线上，而不需要每个模块都连接到独立的控制线。

　　通信协议：串联的LED模块之间通过相同的电线进行通信。这个通信协议(可能是SID)使得每个模块能够根据特定的信号来执行操作，例如更改亮度、颜色或特效。

　　控制信号：通过发送不同的控制信号，您可以指定要在串联的LED模块中执行的操作。这些信号通常由驱动芯片生成，并通过电线传送到每个模块。

　　同步性：在SID串联驱动芯片的协助下，LED模块能够在同一时间接收和响应控制信号，从而实现协调的光效。这可以让您创建动态的灯光场景，例如渐变、呼吸、闪烁等。

　　数据传输：SID串联驱动芯片可能会将数据通过电线传输到下一个LED模块，然后传递到下一个，以此类推。这样，每个模块都能够解析控制信号并根据其要求进行操作。

　　具体的工作原理可能因不同的厂家和产品而异。

　　单线归零码(Single Line Zero Code，SID)通常不是用于LED装饰灯照明的常见通信协议。在LED装饰灯照明应用中，常见的通信协议包括PWM(脉冲宽度调制)、SPI(串行外设接口)、I2C(Inter-Integrated Circuit)等。这些通信协议用于控制LED的亮度、颜色和特效。

　　如果用于LED装饰灯照明的串联驱动芯片，通常应该查找支持上述通信协议之一的LED控制芯片。这些芯片可以帮助您实现各种灯光效果，如颜色变换、闪烁、渐变和呼吸效果等。

　　选购SID串联驱动芯片需要考虑的功能和特点：

　　高分辨率PWM控制：以实现灰度级别和颜色控制。

　　多通道输出：以控制不同颜色的LED，如RGB LED。

　　通信接口：确保芯片支持您希望使用的通信协议，如SPI或I2C。

　　电流调节：以实现亮度控制。

　　保护功能：包括过电流保护、过温保护等，以确保设备的可靠性和安全性。

　　低功耗模式：以节省能源。

　　特效支持：支持各种特效，如闪烁、渐变、呼吸等。

　　串联支持：允许多个LED模块串联连接。

　　集成特性：可能包括温度传感器、故障检测等特性，以提高系统的可靠性。

　　电源电压范围：确保芯片的工作电压范围适合您的应用。

　　单线归零码(SID)串联驱动芯片应用

　　多通道LED控制：串联驱动芯片可以用于控制多通道LED灯，例如RGB LED。这些芯片可以协调多个LED通道，以实现各种颜色和灯光效果，如彩虹渐变、颜色循环等，用于LED装饰灯。

　　串联装饰灯模块：串联驱动芯片可用于连接和控制多个LED装饰灯模块。这允许您将多个模块串联在一条电线上，以降低连线复杂性，减少电源需求，并简化安装。

　　特效和动画：这些芯片通常支持各种灯光特效和动画，如闪烁、渐变、呼吸、跳动等，可用于创造吸引人的灯光场景。

　　远程控制和智能家居集成：串联驱动芯片通常可以与无线遥控器或智能家居系统集成，使用户能够通过手机应用或遥控器改变灯光设置，调整亮度和颜色等。

　　音乐同步效果：一些驱动芯片具备音频同步功能，可以根据音乐的节拍和声音节奏创建动态的灯光效果，增加娱乐性。

　　室内和室外装饰照明：这些芯片可以用于各种室内和室外装饰照明应用，如圣诞灯、节日灯、景观照明等。

　　商业和展示场所：串联驱动芯片也可以用于商业和展示场所，如商店、酒吧、餐厅和展览馆的装饰照明，以增强品牌形象和吸引顾客。

　　请注意，实际的应用取决于具体的串联驱动芯片型号以及您的项目需求。要选择适合您的应用的芯片，您可能需要考虑控制通信协议、亮度和颜色控制需求、串联数量以及是否需要特定的特效和音频同步功能等因素。

　　单线归零码(SID)串联驱动芯片SM16714P介绍：

　　SM16714P是单线串联连接方式的四通道LED驱动控制芯片，采用单线归零码SID数据协议

　　SM16714P内含电源稳压功能与数据自整形功能。接收到本芯片数据后，可自动将级联输出的数据整形转发，保证数据串联传输过程中不衰减

　　SM16714P可通过芯片内置的电流增益调节功能设置电流2.5mA~40mA，OUT R/G/B/W各32个电流增益等级(即每个电流增益调节步径是1.2mA)

　　单线归零码(SID)串联驱动芯片SM16714P特征：

　　内置电源钳位模块，外部电源电压 5~12V

　　OUT R/G/BW 输出 电流范围 2.5~40mA

　　OUT R/G/BIW 上电默认状态: 关闭

　　OUT R/G/BW 端口耐压 15V

　　OUT R/G/B/W 输出灰度等级: 256 级

　　OUT R/G/B/W 各 5bits 电流增益调节位

　　司一帧显示数据同步刷新

　　采用单线归零码 SID 数据协议

　　级联数据整形后输出，防止数据衰减

　　数据发送速率 800Kbps

　　封装形式:SOP8

　　单线归零码(SID)串联驱动芯片SM16714P应用领域：

　　室内 LED 装饰照明

　　建筑外观情景照明

　　点光源、穿孔字

　　软灯带、线条灯

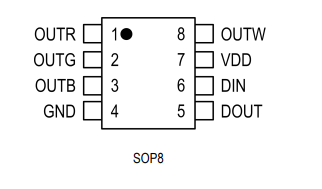

　　单线归零码(SID)串联驱动芯片SM16714P管脚图：

　　更多应用于室内LED装饰灯照明的单线归零码(SID)串联驱动芯片型号推荐：

型号（封装形式）	协议	通道数	灰度级别	耐压	输出电流	电流增益	输出频率	初始状态	应用领域
SM16704PB/PK	SID	4	256	30V	17mA	无	1KHz	关闭	SOP8
SM16714P	SID	4	256	15V	2.5～38mA	32级	1KHz	关闭	SOP8
SM16714PHT	SID	4	256	26V	2.5～38mA	32级	1KHz	关闭	SOP8
SM16804PB	SID	4	65536	26V	1.7~19mA	16级	4KHz	关闭	SOP8
