LN2053 单节锂电池充电芯片

2023-03-30 发布
产品介绍
产品特点
产品应用
电路原理
管脚功能
常见问答

产品介绍

LN2053,单节锂电池充电芯片封装图
LN2053,单节锂电池充电芯片细节实拍图
LN2053,单节锂电池充电芯片细节实拍图

LN2053PDF规格书

点击下载

LN2053开发应用方案

请联系在线客服,获取开发文档。

LN2053是可以对单节可充电锂电池和磷酸铁锂电池进行恒流/恒压充电的充电管理芯片。该器件内部包括功率晶体管,应用时不需要外部的电流检测电阻和阻流二极管。LN2053只需要极少的外围元器件,并且符合USB总线技术规范,非常适合于便携式应用的领域。

热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为4.2V/3.65V(对应不同的电池标准);也可以通过一个外部的电阻调节。充电电流通过一个外部电阻设置。当输入电压(交流适配器或者USB电源)掉电时,LN2053自动进入低功耗的睡眠模式,此时电池的电流消耗小于3微安。内置防反灌保护电路,当电池电压高于输入电压时,自动关闭内置功率MOSFET。其它功能包括输入电压过低锁存,自动再充电,温度保护以及充电状态/充电结束状态指示等功能。LN2053采用散热增强型的8管脚小外形封装eSOP8。

产品特点

可编程使充电电流可达1A

不需要外部MOSFET,传感电阻和阻流二极管

小的尺寸实现对锂离子电池和磷酸铁锂电池的完全线形充电管理

恒电流/恒电压运行和热度调节使得电池管理效力最高,没有热度过高的危险

从USB接口管理单片锂离子电池

预设充电电压为4.2V ±1%/3.65±50mV,也可以通过FB进行调节

充电电流输出监控

充电状态指示标志和充满状态标志

1/10充电电流终止

自动再充电

停止工作时提供25mA电流

2.9V/2.4V(对应不同的电池标准)涓流充电阈值电压

软启动限制浪涌电流电流

输出端具有防反灌保护功能


产品应用

移动电话

数码相机

MP4 播放器

蓝牙应用

电子词典

便携式设备

各种充电器

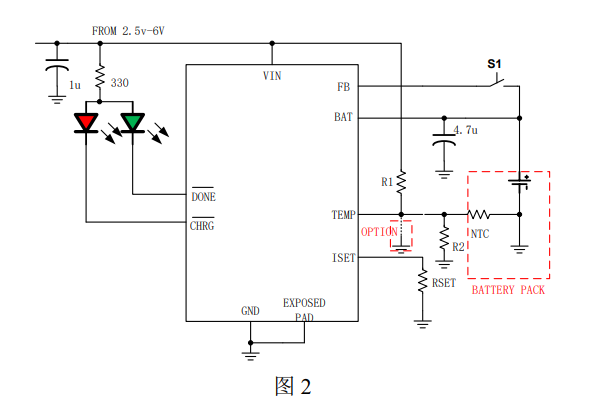

应用电路图原理

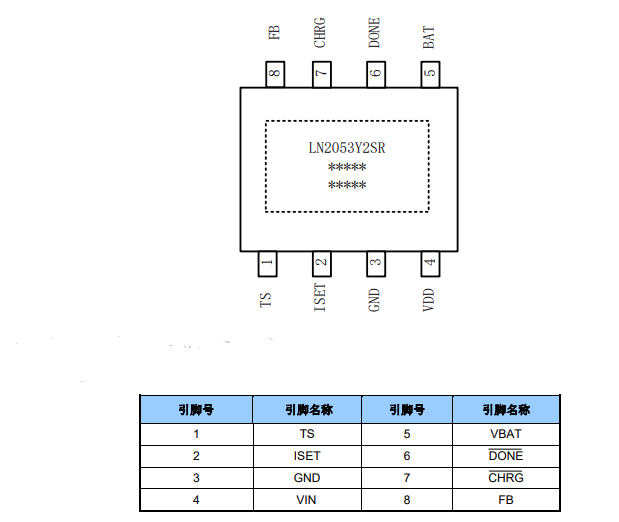

引脚定义及功能详解

LN2053常见应用开发选型咨询和故障排除办法

以下是 LN2053 单节锂电池充电芯片常见应用问答:

LN2053芯片有哪些特点?

答:这是一种单节锂电池充电芯片,具有高效、低压降、低成本等特点。它可以通过外部电阻器和电容器来调整充电电流和电压,支持CC/CV充电模式,并具有过流、过压和欠压保护功能,可以保护锂电池和充电电路的安全。

应用范围是什么?

答:适用于单节锂电池的充电,可以应用于各种便携式电子产品,如智能手环、智能手表、蓝牙耳机、无线充电器等。

如何设计LN2053芯片的充电电路?

答:在设计LN2053芯片的充电电路时,需要根据锂电池的容量和电压等参数来选择适当的电阻和电容器,以调整充电电流和电压。同时,需要注意芯片引脚的连接,确保芯片正确工作。最后,需要加入保险丝和电源电感等元件,以保证充电电路的安全和稳定性。

常见故障有哪些?

答:常见故障包括充电电路无法正常工作、充电电流或电压无法调节、充电时锂电池温度过高、充电过程中发生保护等。这些问题通常是由电路元件参数设置不正确、电池质量问题、故障元件等原因引起的。针对不同的问题,需要采取不同的故障排除措施,可以通过检查电路参数、更换电池、排除故障元件等方法来解决问题。

单节锂电池充电芯片的常见应用故障包括以下几种情况:

1、充电电流过大或过小

检查充电电源是否满足芯片的电压和电流要求。

检查充电电流的调节电阻是否正确连接,是否被损坏。

检查电池连接是否正确,电池是否有异常。

2、充电时间过长或过短

检查芯片的充电时间控制电路是否正常。

检查电池连接是否正确,电池是否有异常。

3、充电时芯片发热严重

检查芯片的散热装置是否正常,是否有损坏或堵塞。

检查充电电流是否过大,是否超过芯片的额定电流。

检查电池连接是否正确,电池是否有异常。

4、充电结束后电池电压异常

检查芯片的充电截止电压设置是否正确。

检查充电电流是否过大,是否超过芯片的额定电流。

检查电池连接是否正确,电池是否有异常。

5、充电过程中电池电压异常

检查电池连接是否正确,电池是否有异常。

检查芯片的过充、过放保护电路是否正常,是否有损坏或堵塞。
