LN2054 单节锂电池充电芯片
产品介绍
LN2054是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。它薄的尺寸和小的外包装使它适用于便携式产品的应用。更值得一提的是，LN2054专门设计适用于USB的供电规格。得益于内部的MOSFET结构，在应用上不需要外部电阻和阻塞二极管。在高能量运行和高外围温度时，热反馈可以控制充电电流以降低芯片温度。
充电电压被限定在4.2V，充电电流通过外部电阻调节。在达到目标充电电压后，当充电电流降低到设定值的1/10时，LN2054就会自动结束充电过程。当输入端（插头或USB提供电源）拔掉后，LN2054自动进入低电流状态，电池漏电流将降到2µA以下。LN2054还可被设置于停止工作状态，使电源供电电流降到2µA。其余特性包括：充电电流监测，输入低电压闭锁，自动重新充电和充电已满及开始充电的标志。
产品特点
可编程使充电电流可达500mA.
不需要MOSFET，传感电阻和阻塞二极管
小尺寸实现对锂离子电池的完全线性充电管理
恒流/恒压运行和热度调节使得电池管理效力最高，没有热度过高的危险
从USB接口管理单片锂离子电池
预设充电电压为4.2V ±1%
充电电流输出监测
充电状态指示标志
1/10充电电流终止
停止工作时提供2µA电流
2.9V涓流充电阈值电压
软启动限制浪涌电流
产品应用
手机，PDA，MP3
蓝牙应用

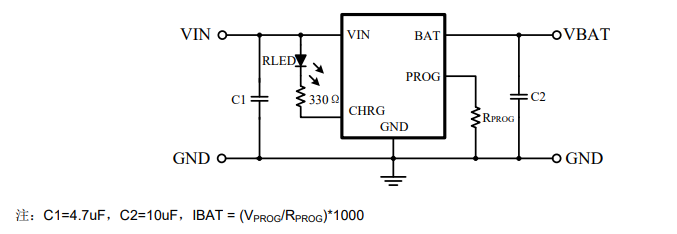

应用电路图原理
引脚定义及功能详解
LN2054常见应用开发选型咨询和故障排除办法
以下是 LN2054 单节锂电池充电芯片常见应用问答：
芯片的主要功能是什么？
答：是一款单节锂电池充电管理芯片，其主要功能是对单节锂电池进行充电和保护，包括过充保护、欠压保护、过流保护等。
如何连接电路？
答：芯片需要连接至少三个外部元件，包括输入电阻、电源电容和输出电阻。其中，输入电阻用于限制充电电流，电源电容用于稳定输入电压，输出电阻用于控制输出电压和充电电流。此外，芯片还需要连接锂电池正极和负极。
如何设置充电电流和电压？
答：可以通过外部元件来设置充电电流和电压。具体而言，输入电阻的阻值决定了充电电流的大小，电源电容的电压决定了充电电压的大小。可以根据具体的需要选择合适的元件参数来设置充电电流和电压。
如何实现过充保护和欠压保护？
答：芯片内置了过充保护和欠压保护电路，可以在电池电压过高或过低时自动切断充电电路。具体而言，过充保护是通过比较锂电池电压和设定的过充电压阈值来实现的，欠压保护是通过比较锂电池电压和设定的欠压电压阈值来实现的。
芯片如何实现过流保护？
答：芯片内置了过流保护电路，可以在充电电流过大时自动切断充电电路。具体而言，过流保护是通过检测充电电流和设定的过流电流阈值来实现的。
以下是 LN2054 单节锂电池充电芯片常见应用故障排除办法：
1、充电电路无法正常工作怎么办？
首先，检查芯片是否正确连接到电路中，并确保电路中的元件参数符合要求。其次，检查锂电池是否正常工作，如果电池电量过低或过高，可能会导致充电电路无法正常工作。最后，检查充电电路的输入电压是否符合芯片规定的范围。
2、充电电流或电压无法调节怎么办？
首先，检查输入电阻和电源电容的参数是否正确，它们对充电电流和电压的设置非常重要。其次，检查输出电阻的参数是否正确，它决定了充电电流的大小。最后，确保芯片的设置寄存器是否正确设置。
3、充电时锂电池温度过高怎么办？
如果锂电池温度过高，可能会损坏电池或充电电路。此时，可以通过增加输入电阻或减小输出电阻的方式来降低充电电流，或者增加散热措施来降低锂电池温度。
4、充电过程中发生保护怎么办？
如果充电过程中发生过充保护、欠压保护或过流保护等问题，首先要检查保护阈值的设置是否正确。如果设置正确，可能是因为充电电路中存在故障或电池质量问题导致的。此时，需要检查充电电路和电池，排除故障或更换电池。
