YX8255C LED多功能驱动芯片
产品介绍
YX8255C是一颗轻触开关控制的三功能LED照明驱动芯片，特别适用于LED头灯上，采用了极小的SOT23-6无铅 封装形式，外加一个电容器件，既节省PCB空间，又节省系统的成本，三节干电池或一节锂电池可以驱动1-4W的 LED。YX8255C通过轻触开关实现功能选择。
YX8255C 可工作于-40℃~+85℃
产品特点
上电 OFF，轻触后 L1 亮→L1 爆闪→L2 亮→全灭
工作电压：2.5V~5V
工作效率高达 93%
120mΩ 低导通电阻
L1,L2 都有 1.4A 的驱动电流能力
SOT23-6 绿色封装
轻触按键实现功能选择
产品应用
移动手电筒
LED 头灯
LED 驱动
应用电路图原理

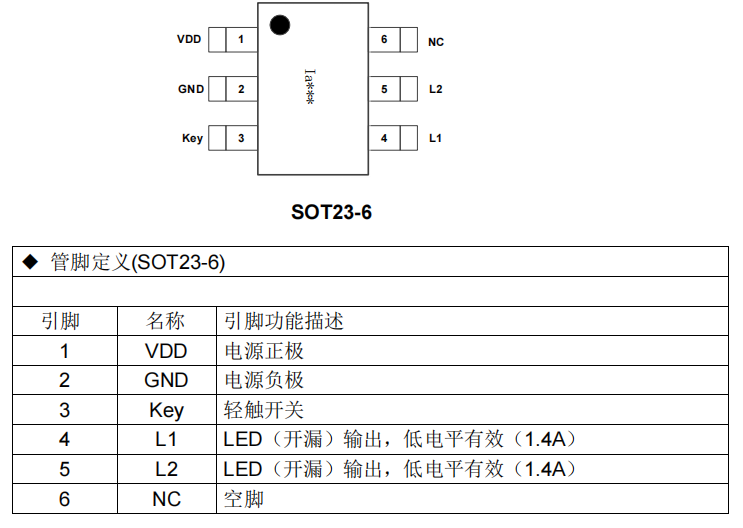

引脚定义及功能详解
