YX8253C LED多功能驱动芯片

2023-03-13 发布
产品介绍
产品特点
产品应用
电路原理
管脚功能

产品介绍

YX8253C,LED多功能驱动芯片封装图

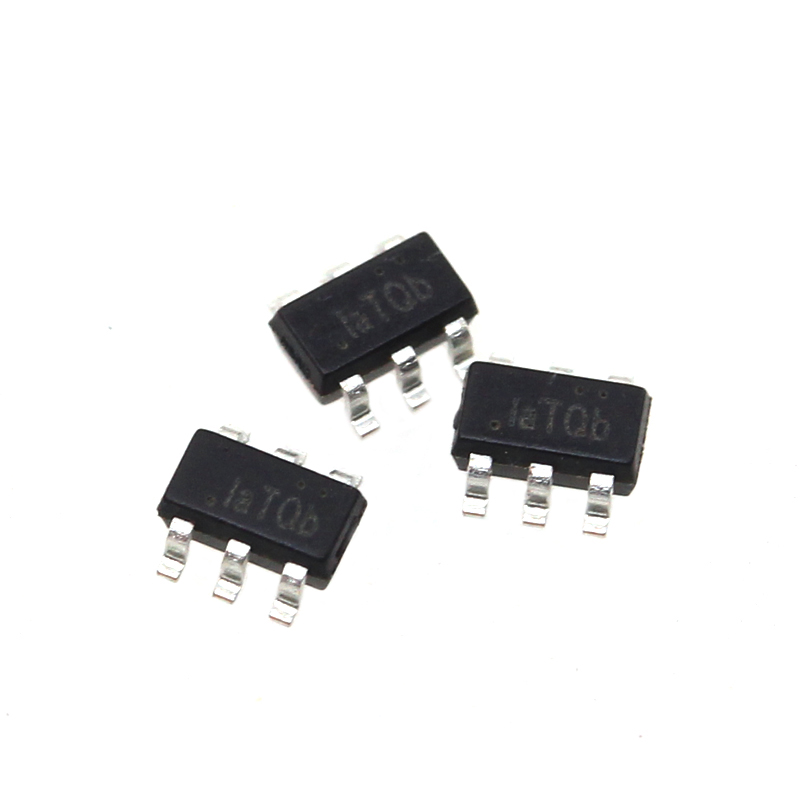

YX8253C,LED多功能驱动芯片细节实拍图
YX8253C,LED多功能驱动芯片细节实拍图

YX8253CPDF规格书

点击下载

YX8253C开发应用方案

请联系在线客服,获取开发文档。

Y"text-align: center;">“100%亮—25%亮—暴闪—灭”

四种模式循环转换的 LED 驱动芯片。芯片内部集成具有防抖功能的按键输入信号检测电路,可实现对轻触开关的检测,通过轻触开关控制 LED 完成全亮、25%亮和暴闪三种功能的变化,并可通过长按开关 3s 以上实现 SOS 模式工作。无需通过 MCU 编程即可实现多功能 LED 驱动应用。 YX8253C 在三节干电池或一节锂电池供电情况可直接驱动 1~2W LED。

YX8253C 采用绿色环保的 SOT23-6 封装,以及最少一个外围电容器件,可有效减小 PCB 布板空间、降低系统成本和提升系统可靠性。

YX8253C 可工作于-40℃~+85℃

产品特点

100%亮、25%亮、暴闪、灭循环模式

长按开关 3s 切换到 SOS 模式

工作电压:2.5V~5V

工作效率高达 92%

高达 0.8A 的驱动电流能力

0.1μA 睡眠模式电流

内置 NMOS 可直接驱动 1~2W LED

SOT23-6 绿色封装

内置防电池反接功能

产品应用

移动手电筒

LED头灯

LED驱动

应用电路图原理

引脚定义及功能详解
