YX8253F LED多功能驱动芯片
产品介绍
YX8253F 是一款采用轻触开关控制，可实现：
“100%亮—25%亮—暴闪—灭”
四种模式循环转换的 LED 驱动芯片。芯片内部集成具有防抖功能的按键输入信号检测电路，可实现对轻触开关的检测，通过轻触开关控制 LED 完成全亮、25%亮和暴闪三种功能的变化，并可通过长按开关 3S 以上实现 SOS 模式工作。无需通过 MCU 编程即可实现多功能 LED 驱动应用。 YX8253F 在三节干电池或一节锂电池供电情况可直接驱动 1~3W LED。

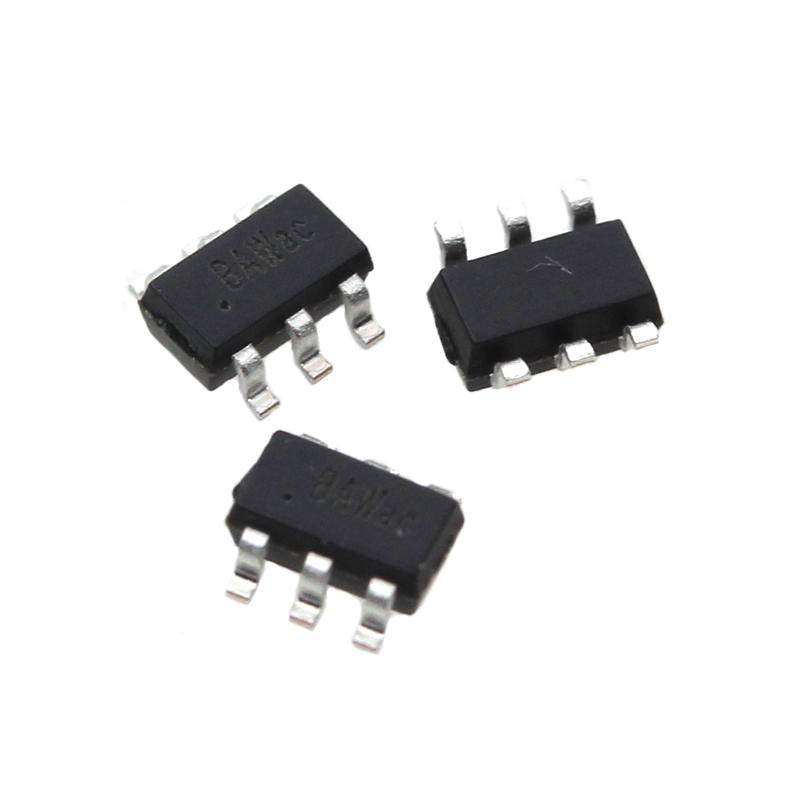

YX8253F 采用绿色环保的 SOT23-6 封装，以及最少一个外围电容器件，可有效减小 PCB 布板空间、降低系统成本 和提升系统可靠性。
YX8253F 可工作于-40℃~+85℃。
产品特点
100%亮、25%亮、暴闪、灭循环模式
长按开关 3s 切换到 SOS 模式
工作电压：2.5V~5V
工作效率高达 90%
高达 1A 的驱动电流能力
0.1μA 睡眠模式电流
电池防反接
SOT23-6 绿色封装
产品应用
移动手电筒
LED 头灯
LED 驱动
应用电路图原理
引脚定义及功能详解
YX8253F常见应用开发选型咨询和故障排除办法
很高兴为您解答关于YX8253F手电筒LED驱动IC的常见问题：
YX8253F有哪些功能？
答：YX8253F具有三种LED亮度模式和SOS紧急闪烁功能，支持轻触和长按按键操作，以及低电量报警和超温保护功能。
输入电压范围是多少？
答：输入电压范围为2.5V至5V。
输出电流是多少？
答：电流1A，可通过外部电流采样电阻进行调节。
支持的LED类型有哪些？
答：YX8253F支持多种LED类型，包括白光LED、红光LED、蓝光LED、绿光LED等。
封装形式是什么？
答：YX8253F的封装形式为SOT23-6封装。
应用领域有哪些？
答：YX8253F主要应用于手电筒、照明灯具、车灯、警示灯等LED照明产品中。
以下是YX8253F手电筒LED驱动IC常见故障排除方法：
1、LED灯不亮
检查是否有输入电压，检查LED驱动电路和电源电路是否连接正确，检查LED是否损坏，检查是否有输出短路等问题。
2、LED灯亮度不足
检查LED驱动电流是否设置正确，检查LED是否损坏或老化，检查输入电压是否过低等问题。
3、SOS功能无法启动
检查按键是否损坏或连接不良，检查是否按照正确的操作方式启动SOS功能。
4、轻触和长按功能无法切换
检查按键是否损坏或连接不良，检查是否按照正确的操作方式进行操作。
5、低电量报警功能无法正常工作
检查输入电压是否过低，检查低电量报警电路是否连接正确，检查低电量报警电路是否受到干扰。
6、超温保护功能无法正常工作
检查是否有过热现象发生，检查超温保护电路是否连接正确，检查超温保护电路是否受到干扰。
以上是YX8253F手电筒LED驱动IC常见故障排除方法，希望能够帮助您解决问题。请联系在线技术支持协助解决问题。
