YX8132B LED多功能驱动芯片

2023-03-20 发布
产品介绍
产品特点
产品应用
电路原理
管脚功能
常见问答

产品介绍

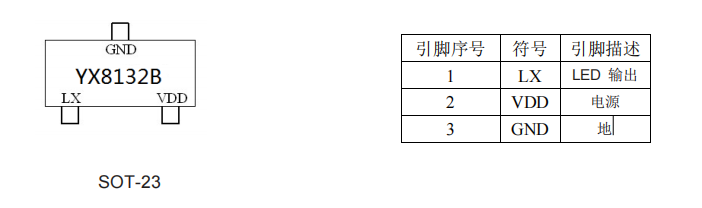

YX8132B,LED多功能驱动芯片封装图

YX8132BPDF规格书

点击下载

YX8132B开发应用方案

请联系在线客服,获取开发文档。

YX8132B 是一颗高效率的 LED 驱动芯片, 采用了极小的 SOT-23 封装形式,仅需要一颗 电容和一个普通二极管,既节省 PCB 空间,又节省系统的成本。三节干电池可以驱动 3W 的 LED 灯。

YX8132B 通过开关控制可以实现全亮和暴闪功能。

YX8132B 采用无铅封装。

产品特点

2种循环模式:全亮, 暴闪

工作电压: 2.5V to 5V

效率高达 92%

产品应用

LED 手电筒

LED 头灯

LED 驱动

应用电路图原理

引脚定义及功能详解

YX8132B常见应用开发选型咨询和故障排除办法

YX8132B LED多功能驱动芯片开发应用常见问答


YX8132B芯片有哪些改进和升级?

答:相较于YX8132A芯片,YX8132B芯片具有更高的电流精度和更低的输出电压漂移,同时增加了热管理、超温保护和恢复等新功能。

输入电压范围是多少?

答:输入电压范围为2.5V至5V,与YX8132A芯片相比,功率输出范围更广。

支持哪些类型的LED?

答:支持多种类型的LED,包括白色LED、红色LED、绿色LED、蓝色LED等。

最大输出电流是多少?

答:最大输出电流为1.1A。

支持PWM调光吗?

答:是的,YX8132B芯片支持PWM调光,可以实现LED的亮度调节和颜色控制。

保护功能有哪些?

答:YX8132B芯片具有多种保护功能,包括过温保护、过流保护、欠压保护、短路保护、反向电压保护和静电放电保护等。

封装形式是什么?

答:封装形式为SOP-8封装,非常适合小型LED应用的设计。

需要外部元件吗?

答:电路需要外部元件,包括电感、电容、电阻等,具体视设计需求而定。

应用领域有哪些?

答:YX8132B芯片广泛应用于LED照明、LED显示、LED背光和LED指示灯等领域,可以实现多种LED驱动应用。

以下是一些可能有用的YX8132B LED多功能驱动芯片开发应用常见故障排除办法:

1、电源问题:

检查电源电压是否符合芯片的规格要求,并确认电源是否正常工作。

2、外部元件问题:

检查电感、电容、电阻等外部元件是否正确连接并符合设计要求。

3、短路问题:

检查LED电路中是否存在短路情况,并确认LED驱动电路是否正确设计和连接。

4、过热问题:

检查芯片是否过热,并确认散热是否充分。

5、芯片损坏:

如果以上问题均不存在,可能是芯片损坏,需要更换芯片。

6、其他问题:如果以上方法均未能解决问题,可能是其他问题,需要更深入的检查和调试。

总之,要想彻底解决YX8132B LED多功能驱动芯片开发应用中的故障问题,需要仔细分析问题的根本原因,针对性地排除故障,并及时调整和优化电路设计。
