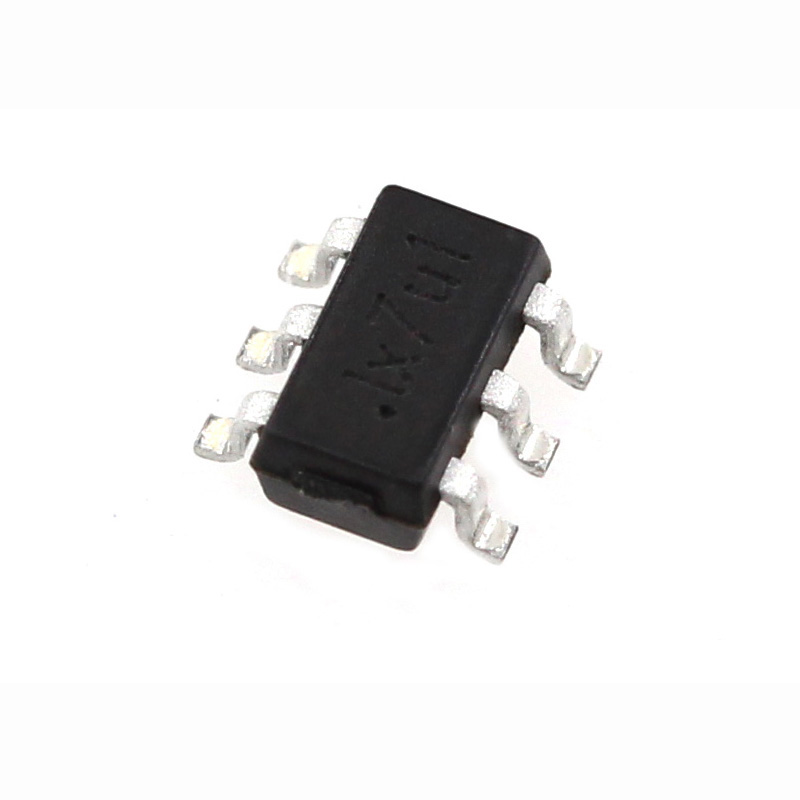

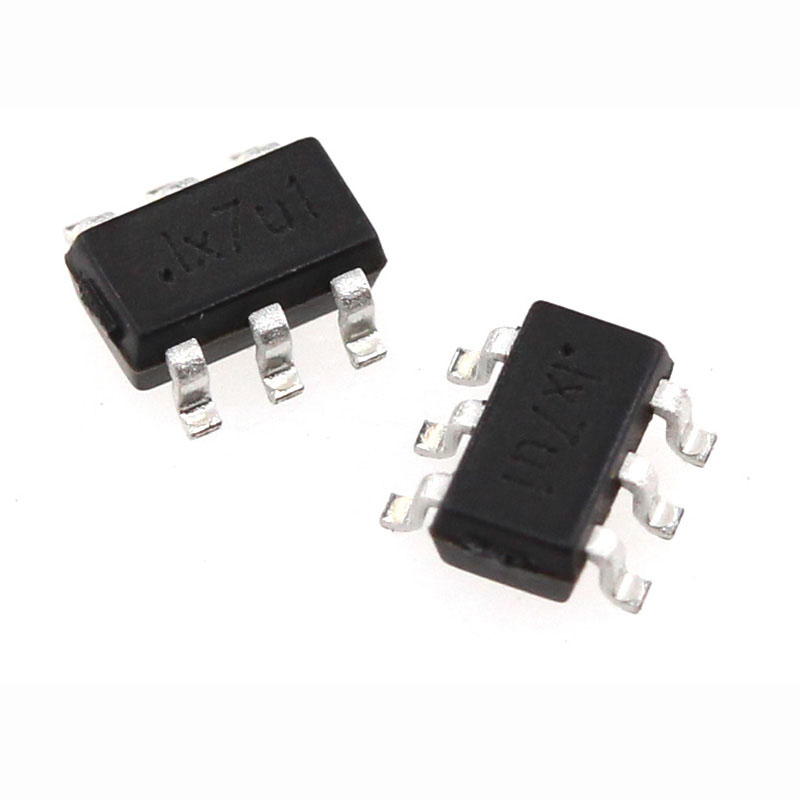

YX8254 LED多功能驱动芯片
产品介绍
YX8254 是一款采用轻触开关控制，可实现 4 种模式 设定，模式内按轻触开关切换功能的 LED 控制 IC。
芯片内部集成具有防抖功能的按键输入信号检测电 路，可实现对轻触开关的检测，通过轻触开关控制 LED 完成功能的变化。无需通过 MCU 编程即可实现多功能 LED 驱动应用。
YX8254 在三节干电池或一节锂电池供电下可直接驱动 1~5W LED。 YX8254 采用绿色环保的 SOT23-6 封装，以及最少一 个外围电容器件，可有效减小 PCB 布板空间、降低系统成本和提升系统可靠性。
YX8254 可工作于-40℃~+85℃
产品特点
4 种工作模式设定，模式内轻触开关换挡
工作电压：2.5V~5V
工作效率高达 92%
高达 1.8A 的电流驱动能力
最大 2μA 睡眠模式电流
内置 NMOS 可直接驱动 1~5W LED
防电池反接保护功能
防负载短路保护功能
SOT23-6 绿色封装
产品应用
移动手电筒
LED 头灯
LED 驱动

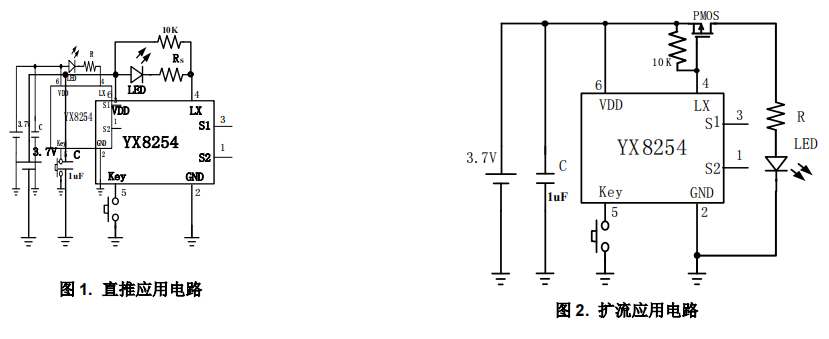

应用电路图原理

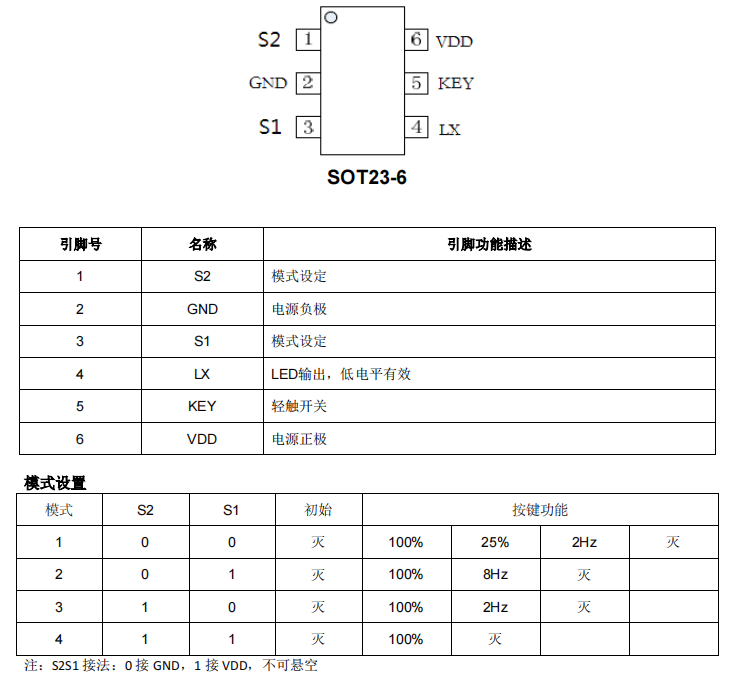

引脚定义及功能详解
